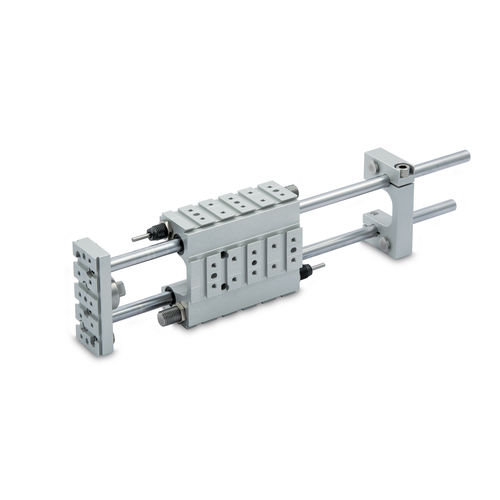

Kugelführungseinheit GDHK,GDMK series

für PneumatikzylinderSchwalbenschwanz

Die Führungseinheiten GDHK und GDMK gewährleisten eine hervorragende Ausrichtung und Verdrehsicherung des mit ihnen verbundenen Pneumatikzylinders. Sie können entweder einzeln oder in Kombination verwendet werden, um komplette Handhabungseinheiten zu erhalten. Das typische Schwalbenschwanzprofil mit V-Lock-Nuten ermöglicht den Zusammenbau mit anderen Elementen der V-Lock-Serie. Die Führungseinheiten können gekoppelt werden mit: - ISO 6432-Zylinder 0 12, 16, 20 und 0 25. Sie können keine Sensorhalterung Mod. DSW; - ISO 15552 Serie 3 Zylindern 0 32 und 40; - ISO 15552 STD und Zylinder Typ A 0 32 und 40. Sie können keine Positionssensoren verwenden. - Elektrozylinder Serie Elektro ISO 15552 032. Es handelt sich um eine Version mit kürzeren Säulen; der Zylinder muss ein verdrehgesicherter Typ sein, da die Führungskupplung drehbar ist und die Drehung der Kolbenstange nicht verhindern kann. Die Serie GDHK hat Bronzebuchsen und ist besser für hohe Belastungen geeignet. Die Serie GDMK hat Kugelumlaufbuchsen und eignet sich besser für hohe Geschwindigkeiten. Die Führungseinheiten sind mit 5 Arten von Anschlagmechanismen erhältlich: - ohne Anschläge (der Anschlag wird durch den Zylinder gewährleistet); - mit Puffern für den Rückzug der Kolbenstange; - mit einem hydraulischen Stoßdämpfer für das Einfahren der Kolbenstange; - mit Puffern für das Aus- und Einfahren der Kolbenstange; - mit hydraulischen Stoßdämpfern für das Aus- und Einfahren der Kolbenstange. Menge pro Paket: 0 Mindestbestellmenge: 0 Maßeinheit: Stück
