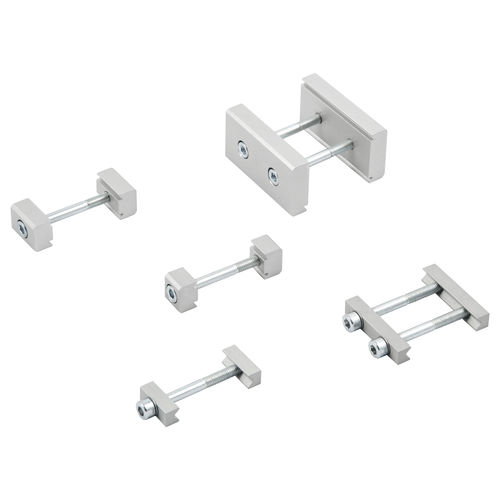

Befestigungselement für Walzen V-Lock series
Metall

Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Befestigungselement für Walzen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Verwendung
für Walzen
Material
Metall

Beschreibung

Die Metal Work-Produkte der V-Lock-Serie können entweder mit dem Befestigungssystem Typ K oder mit dem Befestigungssystem QS von Montech® Quick-Set verbunden werden. Beide modularen Systeme sind komplementär und austauschbar. Das V-Lock-System garantiert eine genaue und wiederholbare Positionierung, auch in Längsrichtung. In die Quernuten der Schwalbenschwänze in den Bauteilen (f8/H7-Verbindung) kann ein Hohlschlüssel eingesetzt werden. Bauteile, die mit K-Elementen verbunden werden, sind leicht voneinander gelöst (Mindestabstand von 0,4 mm zwischen den angrenzenden Flächen zweier Bauteile), um eine Selbstzentrierung bei der Montage zu ermöglichen. QS-Befestigungselemente ermöglichen eine Längsverschiebung während der Montage, ohne den Monteur auf eine bestimmte Position zu beschränken. Auch hier sind die Bauteile voneinander gelöst, aber um mehr als beim K-System - 8 mm oder 22 mm, je nach gewähltem Verbindungselement Beide Systeme ermöglichen schnelle und exakte Verbindungen, die durch die Schwalbenschwanzverbindung sehr stabil und vibrationsfest sind und keine speziell entwickelten Adapter benötigen. Die Schrauben bleiben alle zugänglich, so dass die Bauteile leicht zu demontieren sind. Für sehr hohe Belastungen gibt es einen massiven 6-mm-Vierkantschlüssel mit f8-Toleranz (siehe Zubehör), der zwischen die freien Nuten benachbarter V-Lock-Elemente gesetzt werden kann.

---
