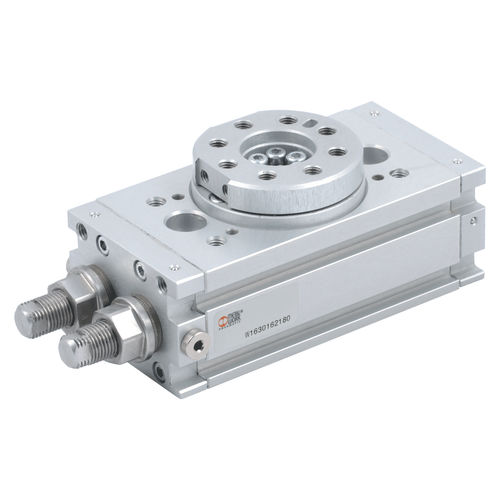

Drehantrieb R3 series
pneumatischZahnstangen-Ritzeldoppelt

Drehantrieb
Drehantrieb
Drehantrieb
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bewegung
Dreh
Typ
pneumatisch
Technologie
Zahnstangen-Ritzel
Weitere Eigenschaften
doppelt, Flanschmontage, ATEX
Druck

Max: 7 bar
(101,5 psi)

Min: 3 bar
(43,5 psi)

Belastung

Max: 560 N

Min: 74 N

Drehmoment

Max: 22 Nm
(16,226 ft.lb)

Min: 0,9 Nm
(0,664 ft.lb)

Beschreibung

Stellantrieb mit doppelter Zahnstange und Spielaufnahme. Drehwinkel einstellbar von 0 bis 180°. Der R3-Drehantrieb kann mit einem mechanischen Anschlag oder einer hydraulischen Endlagendämpfung ausgestattet werden. Es gibt eine Version mit Flansch und eine mit Welle (für 016-20-25-30). Im Gehäuse befinden sich Schlitze für den Einzug von magnetischen Näherungssensoren, zwei auf jeder Seite. Im Flansch befindet sich ein Loch für Luftleitungen oder Drähte. N.B.: Wir empfehlen immer die Verwendung von Durchfluss-Mikroreglern. Bei der Einrichtung des Stellantriebs mit CLOSE-Mikroreglern beginnen und diese schrittweise bis zum Erreichen der gewünschten Geschwindigkeit öffnen. Menge pro Packung: 0 Mindestbestellmenge: 0 Maßeinheit: Stück Funktionsbezeichnung: Betätiger 0° - 180° Handhabungsbohrung (mm): 2x16 Größe: 16 Ausführung: Endschalter - Decel.

---

VIDEO

Kataloge

Kompakt Katalog
Kompakt Katalog
224 Seiten
HAUPTKATALOG
HAUPTKATALOG
1448 Seiten
