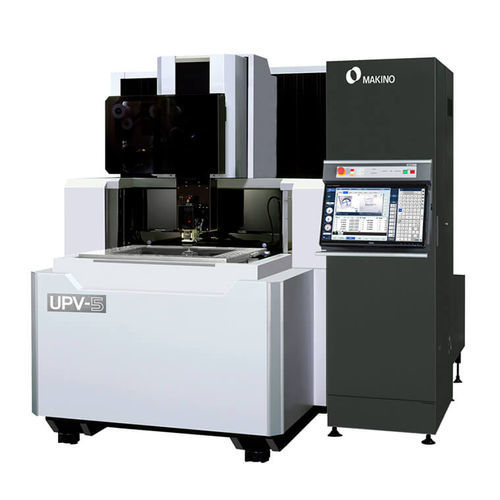

Erodiermaschine / wire EDM UPV-5

HochpräzisionPräzision3D

Übersicht
Die Draht-EDM UPV-5 ermöglicht Ultra-Präzisionsbearbeitung mit einem ölbasierenden Dielektrikum zur Kontrolle der Entladeenergie, wodurch Schneiden bei geringer Leistung und Oberflächenrauheiten bis 0,02 µm Ra (1 µin Ra) möglich sind. Das ölbasierte Dielektrikum ist chemisch neutral (keine Oxidation), schützt synthetische Werkstoffe wie PCD und Hartmetall und reduziert metallurgische Einflüsse (verminderte HAZ und Recast) gegenüber wasserbasierten Dielektrika.

Konstruktion und Anwendungen
Aufgebaut auf Makino’s Uj-Series Plattform mit stationärem Tisch und engen Fertigungs­toleranzen bietet die UPV-5 einen dreiseitig aufklappbaren Werkstücktank für guten Zugang und einfache Bestückung sowie Automatisierungsfähigkeit. Zielanwendungen sind Ultra-Präzisionsbereiche wie Feinstanz- und Präzisionswerkzeugkomponenten; optional kann die Maschine für die Herstellung von Schneidwerkzeug-Inserts mit integrierter 3D‑Richteinheit und Drehtisch ausgestattet werden.

Steuerung und Bedienfunktionen
Serienmäßig mit Makino’s Hyper i Steuerung auf einem 24" HD-Touchscreen mit Smartphone/Tablet-typischen Pinch/Swipe/Drag-Funktionen und einem erweiterten Handbox-Bedienteil. Hyper i enthält elektronische On-Board-Handbücher, E-Tech Doctor Diagnosen und Video-Trainings. Die UPV-5 wird serienmäßig mit integrierter Sicherheitsaustattung, einschließlich einer Brandbekämpfungseinrichtung für längere unbeaufsichtigte Betriebszeiten, ausgeliefert.

Hauptvorteile

• Ölbasierendes Dielektrikum ermöglicht ultra-niedrige Entladeenergie und Oberflächen bis 0,02 µm Ra (1 µin Ra)
• Beseitigt Oxidation und erhält metallurgische Integrität von Stahl, PCD und Hartmetall
• Uj-Series Konstruktion mit stationärem Tisch für hohe Genauigkeit
• Dreiseitiger Hebe-/Senktank für einfachen Zugang und Automatisierungsfähigkeit
• Hyper i Steuerung mit 24" HD-Touchscreen, Handbox, Diagnostik und Schulungsressourcen
• Serienmäßige integrierte Brandbekämpfung

Technische Zusammenfassung (Tabelle)
Tisch: 810 mm x 550 mm
X: 550 mm Y: 370 mm Z: 220 mm

Max. Werkstückgröße: 960 mm x 690 mm x 100 mm
Max. Werkstückgewicht: 550 kg
Tankgröße: 810 mm x 550 mm

Hinweis
Optional ist eine Konfiguration mit integrierter 3D-Richteinheit und Drehtisch für die Herstellung von Schneidwerkzeug-Inserts verfügbar; Merkmale ausgelegt auf Ultra-Präzision und unbeaufsichtigten Betrieb.
