Drahterodiermaschine U86

wire EDMHochpräzisionHochgeschwindigkeit

Produktübersicht

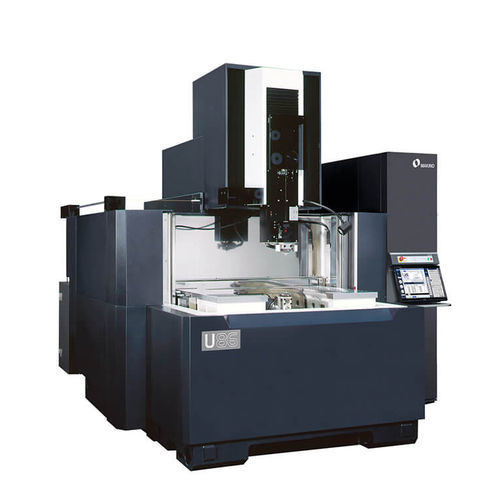

Die Makino U86 Drahterodiermaschine ist für große, schwere Werkstücke ausgelegt und nimmt Teile bis zu 1.400 × 987 mm (55,1" × 38,8") und Gewichte bis zu 3.000 kg auf. Sie vereint große Verfahrwege und Tankkapazität mit der Präzision und Prozesskontrolle der kleineren EDM-Modelle von Makino. Der stationäre Arbeitstisch reduziert Variablen durch Bewegung von Werkstück und Dielektrikum und verbessert so die Bearbeitungsgenauigkeit. Das integrierte Dielektrikumreservoir im Sockel reduziert die Stellfläche und verbessert die thermische Stabilität.

Hauptmerkmale

• Stationärer Arbeitstisch zur Eliminierung von Werkstück- und Dielektrikumgewicht-Verschiebungen für höhere Genauigkeit.
• Integriertes Dielektrikumreservoir im Sockel für geringere Stellfläche und bessere thermische Stabilität.
• 3-seitiger Hubtank für uneingeschränkten Zugang zur Arbeitszone, erleichtert Be- und Entladen sowie Wartung.
• Standard Z-Hub 520 mm (20,47") mit optionalem 620 mm (24,41"); beide Konfigurationen bieten voll nutzbaren Hub ohne tote Zonen.
• Aufnahme sehr großer und schwerer Werkstücke (genaue Grenzen je nach Konfiguration prüfen).

Steuerung & Bedienoberfläche
Die U86 verwendet Makinos Hyper i Steuerung mit einem 24" HD Wide Touchscreen, der Pinch/Swipe/Drag unterstützt. Die Steuerung bietet einen klaren Program/Setup/Run Workflow, ein fortschrittliches Handbox, elektronische Handbücher an Bord, Schulungsvideos und die E‑Tech Doctor Diagnose-/Hilfsfunktion zur Unterstützung der Bediener und Steigerung der Produktivität.

Leistung & Technologie

• Standardmäßig H.E.A.T. (High Energy Applied Technology) für höhere Bearbeitungsgeschwindigkeiten und stabile Genauigkeit bei schwierigen Spülbedingungen; nutzt zwei unabhängige CNC-gesteuerte Spülpumpen für hohen Druck und Volumen.
• Split‑V Wire Guide System mit verlängerter Lebensdauer und reduziertem Wartungsaufwand; ermöglicht zuverlässiges automatisches Drahtfädeln in voller Z-Hub-Höhe.
• Bearbeitungsparameter optimiert, um Geschwindigkeit, Genauigkeit, Oberflächenqualität und geringen Drahtverbrauch auszubalancieren und Betriebskosten zu senken.

Zugänglichkeit & Servicefreundlichkeit
Ergonomisches Design mit Hubtank und dreiseitigem Zugang zur Vereinfachung des Be- und Entladens großer Teile und zur Erleichterung der Wartung.

Verwandte Technologien
Die U86 integriert Makino-Entwicklungen in Steuerungsergonomie (Hyper i), H.E.A.T. Spültechnologie, Split‑V Drahtführung und onboard Operator-Ressourcen (Handbücher, Videos, E‑Tech Doctor).

Technische Daten (Referenz)

• Modell-Tischfläche (Referenz): 1.220 × 910 mm.
• Verfahrwege: X: 800 mm, Y: 600 mm, Z: 500 mm (Standard); Z-Hub Standard 520 mm (20,47"), optional 620 mm (24,41").
• U-Achse: ±101 mm; V-Achse: ±101 mm.
• Tankgröße (metrisch): 1.400 × 910 mm.
• Max. Werkstückgröße (imperial Referenz): 48.0" × 35.8" × 19.7" (optionales Z 19.7").
• Max. Werkstückgewicht: bis zu 3.000 kg (6.614 lbs) — nach Konfiguration zu bestätigen.
• Verfügbare Drahtgrößen (metrisch): 0,20 mm, 0,25 mm, 0,30 mm (imperial: 0,008", 0,010", 0,012").
• Split‑V Wire Guide System mit verlängerter Lebensdauer und automatischem Fädeln bei voller Z-Hub-Höhe.
• Steuerung: Hyper i CNC mit 24" Touchscreen, fortschrittlichem Handbox, elektronischen Handbüchern und Schulungsvideos an Bord sowie E‑Tech Doctor.
• H.E.A.T.: Zwei unabhängige CNC-gesteuerte Spülpumpen für Hochdruck- und Hochvolumen-Spülung zur Reduzierung der Zykluszeiten unter schwierigen Spülbedingungen.
