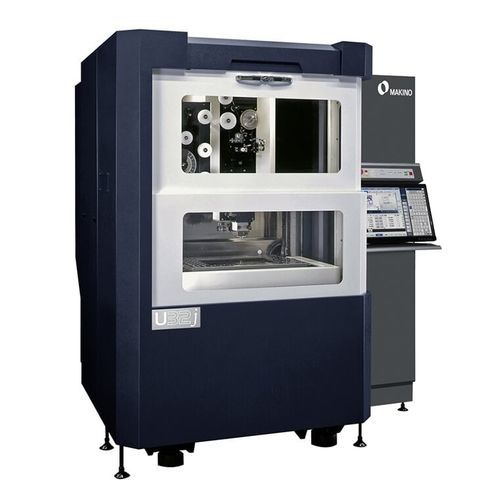

Erodiermaschine / wire EDM U32j

für die FormenherstellungPräzisionHochpräzision

Übersicht
Die Drahterodiermaschine U32j wurde entwickelt, um gegenüber den Standardmodellen U3 und U3 H.E.A.T. höhere Präzision und bessere Oberflächenqualität zu erreichen. Sie kann Oberflächenrauheiten bis zu 0,07 µm Ra (34 µin Ra) mit dem Crystal II Circuit erzeugen und optional mit Drahtstärken bis zu 50 µm (0,002") betrieben werden. Die U32j eignet sich für hochpräzise Kunststoffspritzgussformen, Präzisionsstanzwerkzeuge und medizinische Bauteile.

Konstruktion und Genauigkeit
Verwendet eine stationäre Arbeitstisch-Konfiguration, um die Genauigkeit zu verbessern und positionsbedingte Schwankungen, wie sie bei fahrbaren Tischkonstruktionen auftreten, zu vermeiden. Verbesserte Positionsgenauigkeit wird durch eine Montage mit engeren Toleranzen erreicht, mit Achsgenauigkeiten von 3 µm (0,0001") Geradheit und 4 µm (0,00015") Rechtwinkligkeit und Parallelität. Das integrierte dielektrische Reservoir in der Grundgussstruktur reduziert die Stellfläche und verbessert die thermische Stabilität. Die gekühlte Luftzirkulation um die U/V/Z-Achsen trägt dazu bei, eine konstante Maschinentemperatur und dadurch anhaltende Präzision sicherzustellen.

Betrieb & Steuerung
Enthält Makino’s Hyper i control mit einem einfachen 3-Stufen-Bedienablauf (Program / Setup / Run). Die Steuerung bietet einen großen 24" HD-Touchscreen mit intuitiven Gesten (pinch/swipe/drag). Zu den Standardfunktionen gehören ein voll funktionsfähiges Advanced Handbox, digitale Onboard-Handbücher, Schulungsvideos und E-Tech Doctor Hilfsfunktionen zur Unterstützung der Bedienerproduktivität.

Ergonomie & Automatisierung
Ein programmierbarer Hub-/Senktank mit Zugang auf 3 Seiten bietet eine sehr gute ergonomische Zugänglichkeit zur Arbeitszone und vereinfacht das Be- und Entladen sowie das Einrichten. Der Hub-/Senktank bietet außerdem ungehinderten Zugang für Wartungsarbeiten und eine automationsbereite Konfiguration für eine reibungslose Integration. Optionale Features sind Makino H.E.A.T.-Technologie zur Produktivitätssteigerung bei schlechten Spülbedingungen und ein verfügbares 3D-Sondensystem zur Reduzierung der Einrichtzeit.

Hauptmerkmale (überblick)

• Oberflächenfähigkeiten bis zu 0,07 µm Ra (34 µin Ra) mit Crystal II Circuit
• Optionale Drahtstärken bis zu 50 µm (0,002")
• Stationärer Arbeitstisch für verbesserte Genauigkeit
• Integriertes dielektrisches Reservoir für geringere Stellfläche und bessere thermische Stabilität
• Gekühlte Luftzirkulation für Temperaturstabilität rund um die Achsen
• Programmierbarer Hub-/Senktank 3-seitig für Ergonomie und Automationsbereitschaft
• Hyper i control mit 24" HD-Touchscreen, Handbox, elektronischen Handbüchern und Schulungsvideos
• Optional: H.E.A.T.-Technologie und 3D-Sondensystem

Technische Daten

• Modell: U32j
• Tisch (metrisch): 780 x 590 mm; Verfahrwege X: 370 mm, Y: 270 mm, Z: 220 mm
• Max. Werkstückgröße (imperial): 30,7 x 23,2 x 8,7 "
• Max. Werkstückgewicht (imperial): 1.322 lbs
• Tankgröße (metrisch): 790 x 610 mm
• Tankgröße (imperial): 31,1 x 24,0 "
• Verfügbare Drahtstärken (metrisch angegeben): 0,08, 0,10, 0,15, 0,20, 0,25, 0,30 mm
• Verfügbare Drahtstärken (imperial angegeben): 0,003, 0,004, 0,006, 0,008, 0,010 & 0,012 "
• Positioniergenauigkeit: 3 µm Geradheit; 4 µm Rechtwinkligkeit und Parallelität
• Oberflächenfähigkeit: bis zu 0,07 µm Ra (34 µin Ra)
• Minimaler optionaler Draht: bis zu 50 µm (0,002")
• Steuerung: Hyper i control mit 24" class HD-Touchscreen und Advanced Handbox
• Optional: H.E.A.T.-Technologie, 3D-Sonde, automationsbereite Konfiguration
