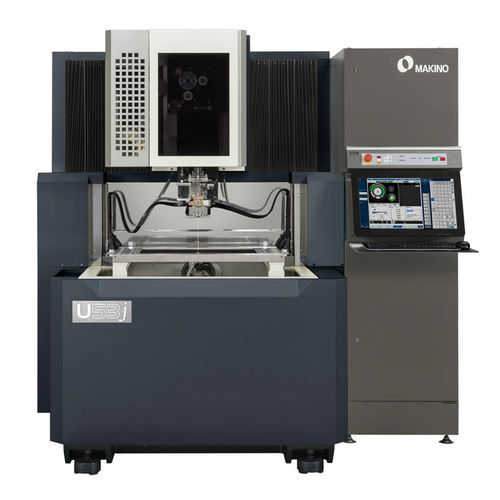

Erodiermaschine / wire EDM U53j

HochpräzisionPräzisionRoboter

Übersicht
Die U53j Drahterodiermaschine ist für hochpräzise Bearbeitungen mit größeren Verfahrwegen ausgelegt. Ein stationärer Arbeitstisch verbessert die Genauigkeit, da das durch bewegliche Tische auftretende Verdrängen der Dielektrikmasse entfällt. Ein integrierter Elektrodenbehälter im Grundkörper und die Umwälzung gekühlter Luft unter den Abdeckungen tragen zur thermischen Stabilität bei.

Steuerung & Bedienerfunktionen
Die Maschine verfügt über die Hyper i Steuerung mit einem 24-Zoll-HD-Touchscreen und einem einfachen 3-Schritt-Ablauf (Programm / Einrichtung / Lauf). Zu den Standardhilfen gehören eine voll funktionsfähige Handbox, digitale Handbücher, Schulungsvideos und die E-Tech Doctor Hilfsfunktionen zur Unterstützung bei Einrichtung und Produktivität.

Anwendungen & Produktivität

• 3-seitiger Hub-/Senk-Tank für ergonomischen Zugang und vereinfachte Wartung
• NC-programmierbare Tankhöhe und automatisierungsfähiges Design zur einfachen Robotereinbindung
• Optionales 3D-Tastersystem zur Reduzierung der Werkstück-Einrichtzeit
• H.E.A.T.-Option zur Verbesserung der Leistung bei schlechtem Spülverhalten

Leistung & Präzision
Die U53j eignet sich für hochwertige Spritzgussformen, Präzisionsstanzwerkzeuge und medizinische Bauteile. Sie erreicht Oberflächen bis 0,08 µm Ra (34 µin Ra) mit dem Crystal Circuit und kann mit Drahtdurchmessern bis 50 µm (0,002") arbeiten. Die Montageausrichttoleranzen liefern Achsgeradheit von 3 µm (0,0001") sowie Rechtwinkligkeit/Parallelität von 4 µm (0,00015").
