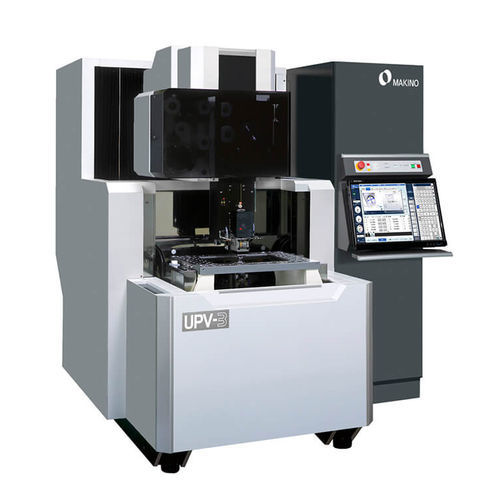

Drahterodiermaschine UPV-3

Drahtwire EDMHochpräzision

Produktübersicht
Die UPV-3 Draht-EDM-Maschine (Wire EDM) ist für Ultra-Präzisionsbearbeitung und sehr feine Oberflächen ausgelegt. Basierend auf der Makino Uj-Series Wire EDM-Plattform mit stationärem Tisch erfüllt die UPV-3 höhere Genauigkeitsanforderungen und verwendet ein ölbasiertes Dielektrikum, um Oberflächen bis 0,02 µm Ra (1 µin Ra) zu erreichen.

Hauptmerkmale

• Ölbasiertes Dielektrikum (gleiches Dielektriköl wie bei Sinker EDM) ermöglicht einen kleineren Funkenspalt im Vergleich zu deionisiertem Wasser.
• Ermöglicht feinere Oberflächen und verbesserte metallurgische Qualität durch Bearbeitung mit niedrigerem Leistungsniveau.
• Reduzierte wärmebeeinflusste Zone (HAZ) und minimale Recast-Schicht aufgrund niedrigerer Entladeleistung.
• Verhindert Oxidation von Stahlwerkstücken in der Maschine und schützt synthetische Materialien wie Hartmetall und PCD (verhindert Bindemittel-/Kobaltabscheidung).
• Stationärer Tisch für maximale Präzision und Wiederholgenauigkeit.
• Drei-seitiges Hubbecken-Design für hervorragenden Bedienzugang und vereinfachtes Be- und Entladen/Eingerichten.
• Hyper i Steuerungssystem mit hochauflösendem 24"-Klasse Touchscreen, der Pinch/Swipe/Drag unterstützt.
• Standard: Advanced Handbox, elektronische Handbücher an Bord, E-Tech Doctor Diagnosefunktion und Videotrainings zur Steigerung der Bedienerproduktivität.
• Optional integrierte 3D-Einrichtsonde und optionaler Drehtisch (geeignet für die Herstellung von Schneidwerkzeug-Einsätzen).
• Standard integriertes Feuerlöschsystem für zuverlässigen längeren unbeaufsichtigten Betrieb.
• Geeignet für Ultra-Präzisionsanwendungen wie Prägestempel, Fine-Blanking-Bauteile und die Herstellung von Schneidwerkzeug-Einsätzen.

Technische Tabelle (metrisch)
Tisch (Arbeitstisch): 630 mm x 450 mm
Achswege (metrisch): X: 370 mm, Y: 270 mm, Z: 220 mm
Maximale Werkstückgröße (metrisch): 780 mm x 590 mm x 100 mm
Maximales Werkstückgewicht (metrisch): 350 kg
Tankgröße (metrisch): 790 mm x 610 mm

Technische Tabelle (english)
Table (work table): 24.8" x 17.71"
Axis travels (english): X: 14.56"; Y: 10.63"; Z: 8.7"
U-Axis: +/-1.97"; V-Axis: +/-1.97"
Maximum Workpiece Size (english): 30.71" x 23.23" x 3.94"
Maximum Workpiece Weight (english): 771 lbs
Tank Size (english): 31.1" x 24.05"

Zusätzliche Hinweise
Das ölbasierte Dielektrikum ermöglicht das Bearbeiten mit deutlich geringeren Leistungsniveaus als deionisiertes Wasser, was zu besseren Oberflächen und metallurgischen Ergebnissen führt und gleichzeitig Oxidation verhindert sowie die Materialintegrität erhält.
