Drahterodiermaschine UX6i

Drahtwire EDMHochpräzision

Übersicht

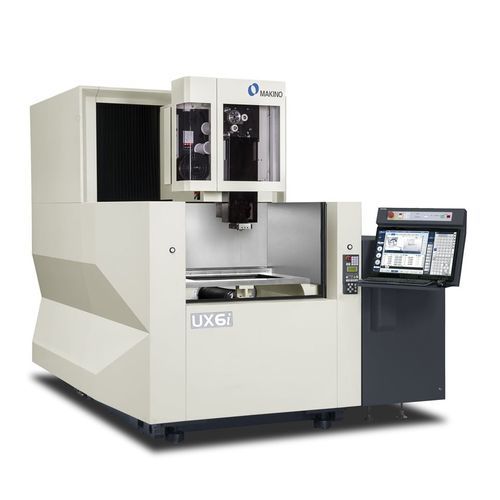

Die Makino UX6i ist eine Drahterodiermaschine, entwickelt für das präzise Bearbeiten von Werkzeugstählen und komplexen Bauteilen. Durch den Einsatz eines HFG-Generators mit höherer Frequenz bei gleichzeitig niedrigerem Strom werden die Bearbeitungsgeschwindigkeiten erhöht und die Oberflächenqualität verbessert, wodurch die Zykluszeiten reduziert werden, auch wenn nicht die absolut feinste Oberfläche erforderlich ist. Beispiel: Ein 50 mm (2,0") H13-Stempel, auf 10 µin Ra (0,25 µm Ra) Ziel bearbeitet, erzielte eine 5%ige Zeitersparnis und eine Oberfläche von 8 µin Ra (0,20 µm Ra) bei Vier‑Durchgangs‑Bearbeitung.

Merkmale der UXi-Serie
Die thermische Stabilität wird durch ein internes Kühler‑Radiatorsystem und einen hochpräzisen Chiller gewährleistet, der die Temperatur innerhalb ±0,1ºC hält. Die UXi-Plattform bietet zudem einen Arbeitstisch mit verbesserter Planitätsgenauigkeit und eine automatische Dichtungsplatten‑Duschung, die die Dichtungsplatte schmiert und sauberer hält. Das Hyper Drive Extreme Wire Guide System, angetrieben von einem AC‑Servomotor‑Spannsystem, bietet einen größeren Bereich an Drahtspannungs‑Einstellungen und verbesserten dynamischen Kurven‑/Eckenkontrolle für bessere Geradheit, Maßhaltigkeit, Form und Eckengenauigkeit. Verbesserungen bei Einfädeln und Wiederherstellung umfassen strahlfreies Einfädeln für unterbrochene oder hohle Teile und sehr kleine Startlöcher, ein verbessertes automatisches Draht‑Einfädelsystem mit Glühprozess zum Richten des Drahtes und die Fähigkeit, in einer Lücke nach Drahtbruch einzufädeln, um die Wiederherstellungszeit zu reduzieren.

Technische Daten (metrisch)
Tisch: 4‑seitig 910 x 710 mm
X: 650 mm Y: 450 mm Z: 420 mm
U‑Achse: ±75 mm
V‑Achse: ±75 mm
Max. Werkstückgröße: 1000 x 800 x 400 mm (Höhe)
Max. Werkstückgewicht: 1.500 kg
Tankgröße: 1.070 mm x 880 mm
Verfügbare Drahtgrößen: 0,100 mm, 0,150 mm, 0,200 mm, 0,250 mm, 0,300 mm ø

Technische Daten (imperial)
Tisch: 4‑seitig 35,8" x 28,0"
X: 25,6" Y: 17,7" Z: 16,5"
U‑Achse: ±3,0"
V‑Achse: ±3,0"
Max. Werkstückgröße: 39,4" x 31,5" x 15,8" (Höhe)
Max. Werkstückgewicht: 3.307 lb
Tankgröße: 1.070 mm x 880 mm (wie metrisch angegeben)
Verfügbare Drahtgrößen: 0,004", 0,006", 0,008", 0,010", 0,012" ø

Technische Spezifikationen

• Modell: UX6i
• Hersteller: Makino
• Tisch (metrisch): 4‑seitig 910 x 710 mm — X 650 mm, Y 450 mm, Z 420 mm
• Tisch (imperial): 4‑seitig 35,8" x 28,0" — X 25,6", Y 17,7", Z 16,5"
• U‑Achsenweg: ±75 mm (±3,0")
• V‑Achsenweg: ±75 mm (±3,0")
• Max. Werkstückgröße: 1000 x 800 x 400 mm (39,4" x 31,5" x 15,8")
• Max. Werkstückgewicht: 1.500 kg (3.307 lb)
• Tankgröße: 1.070 mm x 880 mm (42,12" x 34,64")
• Verfügbare Drahtgrößen: 0,100, 0,150, 0,200, 0,250, 0,300 mm (0,004", 0,006", 0,008", 0,010", 0,012")
• HFG‑Generator‑Verbesserungen: höhere Frequenz bei niedrigerem Strom zur Verbesserung der Oberflächenqualität und Reduzierung der Bearbeitungszeit (z. B. 5% Zeitreduktion; erreicht 8 µin Ra / 0,20 µm Ra auf H13)
• Thermische Kontrolle: interner Radiator + hochpräziser Chiller hält ±0,1ºC
• Arbeitstisch: verbesserte Planitätsgenauigkeit
• Einfädeln: strahlfreies Einfädeln, verbessertes automatisches Einfädelsystem mit Glühprozess, Möglichkeit zum Einfädeln in einer Lücke nach Drahtbruch
• Drahführung: Hyper Drive Extreme Wire Guide System mit AC‑Motor‑Spannung und dynamischer Kurvenkontrolle
