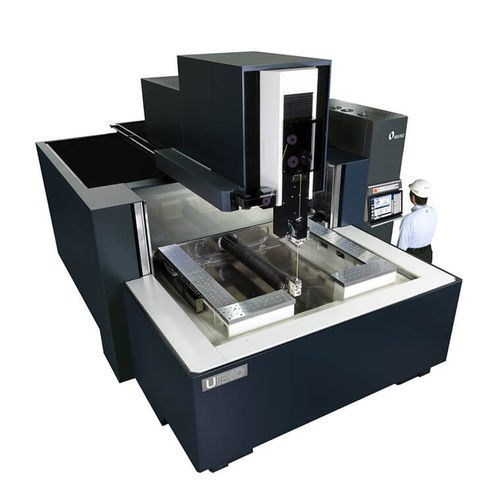

Drahterodiermaschine U1310

wire EDMHochpräzisionHochgeschwindigkeit

Überblick Die Makino U1310 Drahterodiermaschine kombiniert hohe Präzision mit produktivem Hochgeschwindigkeitsbearbeiten in einem sehr großen Arbeitsraum. Sie bietet eine Positioniergenauigkeit von ±3 µm über die gesamte Verfahrstrecke, Makino H.E.A.T. für geringen Drahtverbrauch und hervorragende Werkstückgeradheit sowie einen stationären Tisch, der Werkstücke bis zu 6.000 kg trägt. Zuverlässiges automatisches Einfädeln wird durch das Split Precision V-Guide bei voller Z-Hubhöhe (620 mm) ermöglicht; der programmierbare 3-seitige Drop Tank erleichtert Beladen und Automationsintegration.

Funktionen

• Hohe Positioniergenauigkeit: ±3 µm (±0,0001”) über die gesamte Strecke
• Makino H.E.A.T.-Technologie für geringen Drahtverbrauch und exzellente Werkstückgeradheit
• Stationärer Tisch trägt schwere Werkstücke bis zu 6.000 kg (13.228 lbs.)
• Zuverlässiges automatisches Einfädeln bei voller Z-Hubhöhe (620 mm / 24,4”)
• Split Precision V-Guide: deutlich geringerer Wartungsaufwand und ~34× längere Lebensdauer als runde Drahtführungen
• Programmierbarer 3-seitiger Drop Tank für ungehinderten Zugang, vereinfachtes Be- und Entladen und Automationsintegration
• Integriertes Dielektrikum-Reservoir im Maschinenbett für verbesserte thermische Stabilität und ~30% kleinere Stellfläche
• Hyper-i Steuerung mit großem 24" HD-Touchscreen und intuitiven Touch-Gesten
• Onboard-Handbücher, Schulungsvideos, E‑Tech Doctor Hilfe und vollfunktionales Advanced Handbox

Technische Daten (Metrisch) Tisch: Opposed L-Shape (1.720 × 1.475 mm)
X: 1.310 mm, Y: 1.010 mm, Z: 520 mm (optional 620 mm)
U-Achse: ±101 mm
V-Achse: ±101 mm
Max. Werkstückgewicht: 6.000 kg
Max. Werkstückgröße: 2.000 × 1.600 mm
Verfügbare Drahtgrößen: 0,200, 0,250, 0,300 mm Ø

Technische Daten (Imperial) Tisch: Opposed L-Shape (67,7” × 58,1”)
X: 51,57”, Y: 39,76”, Z: 20,47” (optional 24,41”)
U-Achse: ±3,98”
V-Achse: ±3,98”
Max. Werkstückgewicht: 13.228 lbs.
Max. Werkstückgröße: 79” × 63”
Verfügbare Drahtgrößen: 0,008”, 0,010”, 0,012” Ø

Hauptspezifikationen

• Modell: U1310
• Tischtyp: Opposed L-Shape (programmierbarer 3-seitiger Drop Tank)
• Verfahrweg X × Y × Z (metrisch): 1.310 × 1.010 × 520 mm (Z optional 620 mm)
• Verfahrweg X × Y × Z (imperial): 51,57” × 39,76” × 20,47” (Z optional 24,41”)
• Zusatzachsen: U ±101 mm, V ±101 mm (±3,98” U/V)
• Werkstückaufnahme: bis zu 6.000 kg (13.228 lbs.)
• Max. Werkstückgröße: 2.000 × 1.600 mm (79” × 63”)
• Verfügbare Drahtgrößen: 0,200 / 0,250 / 0,300 mm Ø (0,008”, 0,010”, 0,012” Ø)
• Schlüsseltechnologien: Makino H.E.A.T., Split Precision V-Guide, Hyper-i Steuerung, integriertes Dielektrikum-Reservoir
