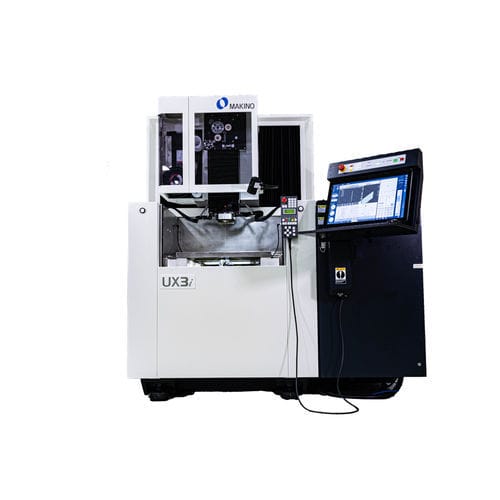

Erodiermaschine / wire EDM UX3i

HochpräzisionPräzision

Produktübersicht
Die UX3i ist eine hochpräzise Drahterodiermaschine (UXi-Serie) für Bearbeitungen mit engen Toleranzen. Der HFG-Generator ermöglicht höhere Frequenzen bei geringerer Stromstärke, um die Oberflächenqualität zu verbessern und gleichzeitig die Bearbeitungsgeschwindigkeit zu erhöhen; Beispiel: ein 50 mm H13-Stempel, der auf 10 µin Ra ausgelegt war, erreichte 8 µin Ra bei Vierpassbearbeitung und reduzierte die Bearbeitungszeit um ca. 5 %.

Funktionen der UXi-Serie

• Interner Radiatorkühler zur Verbesserung der thermischen Stabilität der Maschinenstruktur.
• Hochgenauer Chiller, der die Temperatur innerhalb von ±0,1ºC hält, um thermische Schwankungen zu begrenzen, die die Genauigkeit beeinflussen.
• Arbeitsplatte mit höherer Planitätsgenauigkeit zur Verbesserung der statischen Genauigkeit.
• Automatische Dichtplatten-Dusche zur Schmierung und Sauberkeit der Dichtplatte.
• Hyper Drive Extreme Wire Guide System, angetrieben von einem AC-Servomotor-Spannsystem, für einen größeren Drahtspannungsbereich und verbesserten dynamischen Eckenschutz.
• Konsistente Drahtspannung für präzise Ergebnisse bei komplexen Schnitten; dynamische Eckenkontrolle in der Technologie-Datenbank verbessert Geradheit, Größe, Form und Eckengenauigkeit.
• Jetloses Einfädeln ermöglicht das Einfädeln von unterbrochenen/hohlen Teilen und sehr kleinen Startlöchern.
• Verbessertes automatisches Einfädelsystem mit Glühprozess zur Drahtbegradigung für zuverlässiges, wiederholbares Einfädeln.
• Hyper Drive Extreme Auto-Einzug erlaubt das Einfädeln in der Lücke nach Drahtbruch, was die Ausfallzeiten in vielen Anwendungen reduziert.

HFG-Generator Beispiel
Der HFG-Generator erlaubt höhere Frequenzen bei niedrigerem Strom, um die Oberflächenbeschaffenheit zu verbessern und die Schnittgeschwindigkeit zu erhöhen. In einem repräsentativen Test (H13, 50 mm Stempel) führte die Vierpassbearbeitung zu 8 µin Ra (0,20 µm Ra) gegenüber dem Ziel von 10 µin Ra (0,25 µm Ra) und verringerte die Bearbeitungszeit um ca. 5 %.

Technische Daten (Auszug)

• Modell: UX3i
• Maschinentyp: Hochpräzise Drahterodiermaschine (UXi-Serie)
• Tischform: 3-seitiger Tisch, 630 x 460 mm (24.8” x 18.11”)
• Verfahrwege (X x Y x Z): 370 x 270 x 220 mm (14.6" x 10.6" x 8.7")
• U-Achse Verfahrweg: ±50 mm (±1.96")
• V-Achse Verfahrweg: ±50 mm (±2.0")
• Max. Werkstückgröße: 770 x 590 x 220 mm (30.3" x 23.2" x 8.7" Höhe)
• Max. Werkstückgewicht: 600 kg (1,323 lbs)
• Tankgröße: 790 x 611 mm (31.10" x 24.05")
• Verfügbare Drahtdurchmesser: 0.070, 0.100, 0.150, 0.200, 0.250, 0.300 mm (Standard 0.003" - 0.012" ø)
• Kühlung / thermische Stabilität: interner Radiatorkühler + hochpräziser Chiller bei ±0.1ºC
• Arbeitstisch: höhere Planitätsgenauigkeit für verbesserte statische Genauigkeit
• Dichtungswartung: automatische Dichtplatten-Dusche
• Drahtführung / Einfädeln: Hyper Drive Extreme Wire Guide, Spannung per AC-Servomotor, jetloses Einfädeln, verbessertes automatisches Einfädeln mit Glühprozess, Einfädeln in der Lücke nach Drahtbruch
• Generator: HFG Generator — höhere Frequenz bei niedrigerem Strom für bessere Oberflächen und höhere Bearbeitungsgeschwindigkeiten (Beispiel: ~5% Zeitersparnis und verbesserter Ra im Test).
