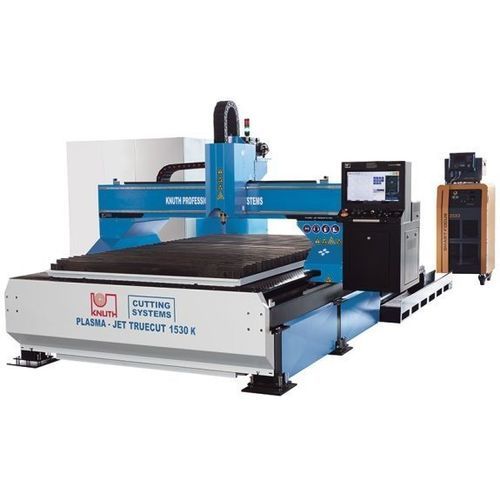

Plasmaschneidemaschine Plasma-Jet TrueCut K 3060

für Metallfür BlechCNC

Übersicht
Der Plasma-Jet TrueCut K 3060 ist ein Plasmaschneidsystem für die Serien‑ und Einzelteilfertigung komplexer Bauteile. Ausgestattet mit Eckelmann‑Steuerung und Kjellberg‑Plasmaquellen ist die Maschine für hohe Beanspruchung und kontinuierlichen Mehrschichtbetrieb ausgelegt. Umfangreiche Optionen ermöglichen kundenspezifische Lösungen wie Mehrfachbrenner, Autogenschneidköpfe, Gehrungsschnitte oder Rohrbearbeitungseinheiten.

Produkt‑Highlights

• Freistehender Heavy‑Duty‑Tisch zur thermischen und mechanischen Entkopplung und für hohe Genauigkeit
• Eckelmann CNC mit EtherCAT für vollständige Prozesssteuerung und Nesting
• Ausgelegt auf hohe Produktivität und Mehrschichtbetrieb
• Große Optionsliste für kundenspezifische Konfigurationen

Arbeitsbereich (technische Daten)
Schneidbreite: 3.000 mm
Schneidlänge: 6.000 mm
Tischhöhe: 700 mm
Tischbelastung: 520 kg/m2
Eilgang: 18.000 mm/min
Standard‑Plasmaquelle: Kjellberg (Smart Focus und Q‑Serien optional)

Maße und Gewichte
Gewicht: 9.500 kg

Konstruktion

• Freistehender Brennschneidetisch in stabiler Stahlkonstruktion mit hoher Auflagefähigkeit
• Separate Aufstellung verhindert thermische und mechanische Einflüsse auf die Führungen
• Tisch vorbereitet für Absaugung mit elektropneumatisch gesteuerten Saugklappen

Getriebe und Antriebe

• Dynamische AC‑Servoantriebe (Panasonic) an allen Achsen mit wartungsfreien, spielfreien Planetengetrieben
• Schrägverzahnte Getriebe und Zahnstangen für Dauerbetrieb und geringen Verschleiß
• Linearführungen an allen Achsen für lange Lebensdauer und ruckfreie Bewegung bei hohen Geschwindigkeiten (Führungsbreiten X/Y: 20/30 mm)

Schneidkopf

• Z‑Achse mit Kugelgewindetrieb und servogesteuerter automatischer Brennerhöhenregelung
• Schnellkupplung für schnellen Kopfwechsel zur Reduzierung von Rüstzeiten
• Vordefinierte Schneidparameter in der Steuerung zur Optimierung der Schnitte
• Optionen: 5‑Achs‑Schneidkopf, Rohrschneideeinrichtung, Mehrfachbrenner

Steuerung

• Eckelmann CNC‑Steuerung
• Eckelmann IBE Nesting‑Software im Lieferumfang

Plasmaquellen (Auswahl)

• Smart Focus 130 – max. Schnitt 40 mm, Einstechen 25 mm, empfohlen 1–32 mm
• Smart Focus 170 – max. Schnitt 50 mm, Einstechen 30 mm, empfohlen 1–35 mm
• Smart Focus 200 – max. Schnitt 60 mm, Einstechen 30 mm, empfohlen 1–40 mm
• Smart Focus 300 – max. Schnitt 80 mm, Einstechen 40 mm, empfohlen 1–60 mm
• Smart Focus 400 – max. Schnitt 100 mm, Einstechen 50 mm, empfohlen 1–70 mm
• Q 1500 – max. Schnitt 60 mm, Einstechen 30 mm, empfohlen 0,5–40 mm
• Q 3000 – max. Schnitt 80 mm, Einstechen 50 mm, empfohlen 0,5–60 mm

Hinweis
Alle angegebenen Schneid‑ und Einstechdicken sind abhängig vom Material, der gewählten Schneidtechnologie und dem Führungssystem.

Merkmale / technische Spezifikationen

• Modellreihe: Plasma-Jet TrueCut K
• Arbeitsbereich: 3.000 x 6.000 mm
• Tischhöhe: 700 mm
• Tischbelastung: 520 kg/m2
• Eilgang: 18.000 mm/min
• Standard‑Plasmaquelle: Kjellberg (Smart Focus / Q)
• Gewicht: 9.500 kg
• Steuerung: Eckelmann CNC mit IBE und EtherCAT
• Antriebstechnik: Panasonic AC‑Servos, Planetengetriebe, schrägverzahnte Zahnräder, Linearführungen
• Optionen: Mehrfachbrenner, Autogenschneidköpfe, Gehrungsschnitte, Rohrbearbeitung, 5‑Achsen‑Kopf
