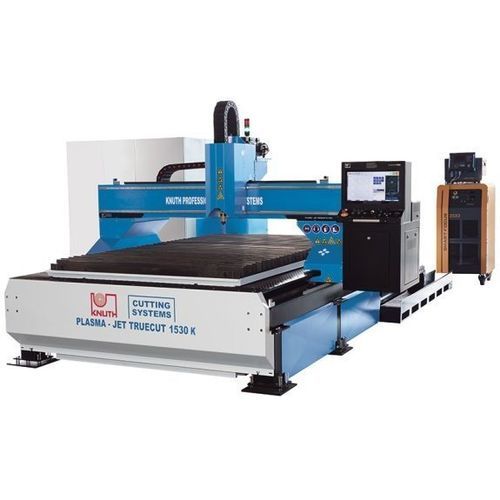

Plasmaschneidemaschine Plasma-Jet TrueCut K 1530

für Metallfür BlechCNC

Produktbeschreibung
Die Plasma-Jet TrueCut K 1530 ist ein spezialisiertes Plasmaschneidsystem zur Fertigung und Einzelherstellung komplexer Bauteile. Es kombiniert Eckelmann-Steuerungstechnik mit Kjellberg-Plasmaquellen und ist für den intensiven Mehrschichtbetrieb ausgelegt. Modulare Optionen ermöglichen kundenspezifische Konfigurationen wie Mehrfachbrenner, Autogenschneidköpfe, 5‑Achsen-Fasen und Rohrschneideeinheiten.

Highlights

• Freistehender Tisch zur thermischen Entkopplung und hohen Genauigkeit
• Eckelmann-CNC mit EtherCAT für koordinierte Schneidregelung und Nesting
• Konstruiert für hohe Produktivität im Dauerbetrieb / Mehrschicht
• Umfangreiche Optionsliste zur Anpassung an spezifische Produktionsanforderungen

Arbeitsbereich (laut technische Daten)

• Schneidbreite: 1500 mm
• Schneidlänge: 3000 mm
• Tischhöhe: 700 mm
• Tischbelastung: 520 kg/m²
• Eilgang: 18.000 mm/min
• Plasmaquelle (Standard/Optionen): Kjellberg

Produktdetails
Konstruktion

• Freistehender Brennschneidetisch in stabiler Stahlkonstruktion zur Minimierung thermischer und mechanischer Einflüsse
• Tisch vorbereitet für Staub-/Rauchabsaugung mit elektropneumatisch gesteuerten Saugklappen im aktiven Segment
• Robustes Design für große und schwere Werkstücke

Getriebe und Antriebe

• AC-Servoantriebe (Panasonic) an allen Achsen mit spielfreien Planetengetrieben
• Schrägverzahnte Zahnstangenantriebe und Linearführungen dimensioniert für lange Lebensdauer bei hohen Geschwindigkeiten (X/Y Führungsbreiten 20/30 mm)
• Komponentenwahl und Aufbau für zuverlässigen Dauerbetrieb im Mehrschichtbetrieb

Schneidkopf

• Z-Achse mit Kugelgewindetrieb und servogesteuerter automatischer Brennerhöhenregelung
• Schnellkupplung für schnellen Kopfwechsel und reduzierte Rüstzeiten
• Parameterdatenbank in der Steuerung zur Optimierung der Schnittqualität
• Optionen: 5‑Achsen-Schneidkopf, Rohrschneideinrichtung, Mehrfachbrennerkonfigurationen

Steuerung

• Eckelmann CNC Steuerung serienmäßig
• Eckelmann IBE Nesting / cncCUT Software inklusive

Plasmaquellen (Auswahl)

• Smart Focus 130 – max. Schnitt 40 mm, Einstechen 25 mm, empfohlen 1–32 mm
• Smart Focus 170 – max. Schnitt 50 mm, Einstechen 30 mm, empfohlen 1–35 mm
• Smart Focus 200 – max. Schnitt 60 mm, Einstechen 30 mm, empfohlen 1–40 mm
• Smart Focus 300 – max. Schnitt 80 mm, Einstechen 40 mm, empfohlen 1–60 mm
• Smart Focus 400 – max. Schnitt 100 mm, Einstechen 50 mm, empfohlen (Edelstahl) 1–70 mm
• Q 1500 – max. Schnitt 60 mm, Einstechen 30 mm, empfohlen 0,5–40 mm
• Q 3000 – max. Schnitt 80 mm, Einstechen 50 mm, empfohlen 0,5–60 mm

Hinweis
Alle angegebenen Schneid‑ und Einstechwerte sind abhängig vom Material, der Schneidtechnologie und dem Führungssystem.

Technische Daten

• Modell: Plasma-Jet TrueCut K 1530
• Arbeitsbereich (B×L): 1500 × 3000 mm
• Tischhöhe: 700 mm
• Tischbelastbarkeit: 520 kg/m²
• Eilgang: 18.000 mm/min
• Plasmaquelle: Kjellberg (verschiedene Optionen)
• Gewicht: 3.100 kg
• Steuerung: Eckelmann CNC (E°EXC 880 / E°CUT ECO) mit IBE Software
• Geeignet für Mehrschichtbetrieb; Optionen: Mehrfachbrenner, Autogenschneidkopf, 5‑Achsen‑Kopf, Rohrschneideeinheit, Filtervorbereitung
