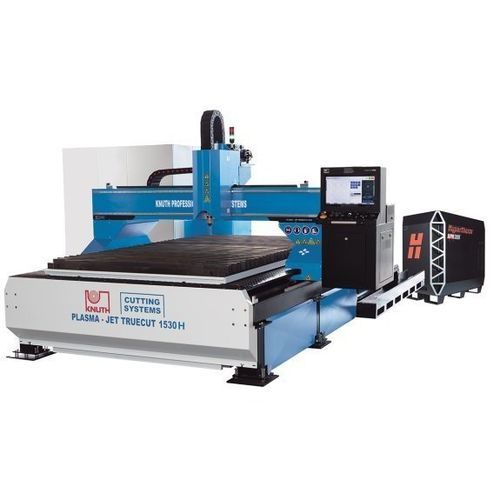

Plasmaschneidemaschine Plasma-Jet TrueCut 3060 H

für Metallfür BlechCNC

Produktbeschreibung
Die Plasma-Jet TrueCut 3060 H sind spezialisierte Plasmaschneidsysteme für Serien- oder Einzelfertigung komplexer Bauteile. Für hohe Belastungen und Mehrschichtbetrieb ausgelegt, integriert die Baureihe Hypertherm-Plasmaplattformen und industriegerechte Komponenten. Umfangreiche Optionen ermöglichen kundenspezifische Lösungen wie mehrere Brenner, Autogenschneidköpfe, Gehrungs­schnitte oder Rohrbearbeitungseinheiten.

Highlights

• Freistehender Tisch für hohe Positionsgenauigkeit
• Leistungsstarke ProNest LT Nesting‑Software zur Produktionsoptimierung
• Vorbereitet für Hypertherm‑Plasmaquellen (optional)
• Konstruiert für hohe Produktivität und kontinuierlichen Mehrschichtbetrieb
• Umfangreiche modulare Optionen für kundenspezifische Konfigurationen

Arbeitsbereich (Tisch)
Schneidbreite: 3.000 mm
Schneidlänge: 6.000 mm
Tischhöhe: 700 mm
Tischbelastbarkeit: 520 kg/m2
Eilgang: 18.000 mm/min
Plasma‑Familie: Hypertherm (wählbar)

Maße und Gewicht
Gewicht (ca.): 9.500 kg

Produktdetails
Konstruktion

• Freistehender Brennschneidetisch in starrer Stahlkonstruktion für hohe Auflagegewichte
• Getrennt aufgestellte Tischkonstruktion verhindert thermische und mechanische Einflüsse auf den Schneidantrieb
• Tisch vorbereitet für Absaug-/Filtersysteme; elektropneumatisch gesteuerte Saugklappen zur effizienten Rauchabsaugung im aktiven Schneidsegment

Getriebe und Antriebe

• Dynamische AC‑Servoantriebe (Panasonic) auf allen Achsen mit wartungsfreien, spielfreien Planetengetrieben
• Schrägverzahnte Zahnstangenantriebe, verschleißarm und für Dauerbetrieb ausgelegt
• Linearführungen auf allen Achsen, ausgelegt für lange Lebensdauer und ruckfreie Bewegung (Breiten X/Y: 20/30 mm)
• Konstruktion und Komponentenwahl für zuverlässigen Mehrschichtbetrieb

Schneidkopf

• Z‑Achse mit Kugelgewindetrieb und servogesteuerter automatischer Brennerhöhenregelung (THC)
• Schnellkupplung für Schneidkopfwechsel zur Reduzierung der Rüstzeiten
• Verwendung gespeicherter Schnittparameter in der Steuerung zur Optimierung des Schnitts
• Optimierte Vorschubgeschwindigkeit für feine Konturen und enge Radien
• Mögliche Optionen: 5‑Achsen‑Schneidkopf, Rohrschneideanlagen u. a.

Steuerung

• CNC‑Steuerung Hypertherm – EDGE Connect
• ProNest LT Nesting‑Software serienmäßig zur Produktionsoptimierung

Optionale Plasmaquellen und Schnittfähigkeiten

• Maxpro 200: nahezu schorf­freier Schnitt in unlegiertem Stahl bis ≈20 mm; Produktionslochstechen bis 32 mm; Trennschnitt bis 75 mm
• XPR 170: Lochstechen bis 40 mm; Trennschnitt bis 60 mm
• XPR 300: Lochstechen bis 50 mm; Trennschnitt bis 80 mm

Hinweis
Alle angegebenen Schnitt‑ und Stechtiefen sind abhängig von Material, Schneidtechnologie und Führungs­system.

Technische Daten / Spezifikationen

• Modell: Plasma-Jet TrueCut 3060 H
• Arbeitsbereich (B x L): 3.000 mm x 6.000 mm
• Tischhöhe: 700 mm
• Tischbelastbarkeit: 520 kg/m2
• Eilgang: 18.000 mm/min
• Standard‑Plasmafamilie: Hypertherm (Maxpro 200, XPR 170, XPR 300, Varianten XPR 460)
• CNC: Hypertherm EDGE Connect mit Phoenix integriert und ProNest LT
• Gewicht (ca.): 9.500 kg
• Optionen: Oxy‑fuel‑Köpfe, Rohrschneidesysteme (3.000 / 6.000 mm), 5‑Achsen‑Fasenbearbeitung, Absaug-/Filtervorbereitung, Hypertherm‑Konsolen und Starter‑Verbrauchsmaterial‑Kits
