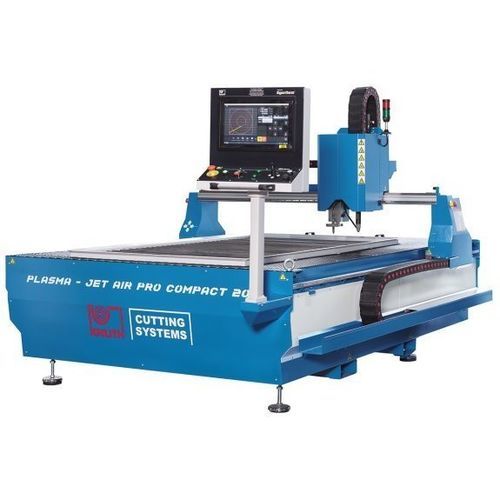

Plasmaschneidemaschine Jet AirPro 1530

für Metallfür BlechCNC

Übersicht Die Plasma-Jet AirPro Compact 1530 ist ein kompakter Plasmaschneidtisch für Einzelteilefertigung und Kleinserien. Er kombiniert industrielle Schneidleistung mit geringem Platzbedarf und niedrigen Betriebskosten, geeignet für Werkstätten und kleine Produktionsstätten.

Hauptmerkmale

• Monoblock-Konstruktion für schnelle Inbetriebnahme und Transport im montierten Zustand
• Kompatibel mit Luftplasmaquellen von Hypertherm oder Kjellberg (optional)
• EtherCAT-Feldbus für hohe CNC-Performance
• Professionelle Nesting-Software im Lieferumfang
• Vakuumtisch serienmäßig; Wassertisch als Option

Konstruktion

• Einteiliger Rahmen mit in den Tischrahmen integrierten Führungen für Steifigkeit und schnelle Inbetriebnahme
• Tisch vorbereitet für Vakuumabsaugung; optionaler Wassertisch verfügbar
• Arbeitsbereich segmentiert abgesaugt, mechanisch vom bewegten Brückenportal geschaltet zur Optimierung von Filtration und Absaugung
• Materialauflage aus austauschbaren gebogenen Flachstahlelementen

Führungen und Antriebe

• Ausgewählte Komponenten gewährleisten Schneidfunktionalität und Prozesssicherheit
• Brücke synchron von beiden Seiten angetrieben, hohe Dynamik ohne Kippmoment
• Leistungsstarke AC-Servomotoren mit spielfreien Planetengetrieben und präzisen schrägverzahnten Ritzelantrieben für genaue Konturen
• Hochwertige Linearschienen auf allen Achsen: robust, präzise und langlebig

Schnittkapazität (Beispiele)

• Kjellberg CutFire 100i: Schneiden bis 40 mm, Anstechen bis 20 mm
• Hypertherm Powermax 105 Sync: Schneiden bis 38 mm, Anstechen bis 22 mm
• Hypertherm Powermax 125: Schneiden bis 44 mm, Anstechen bis 25 mm

Schneidkopf

• Höhenverstellung der Z-Achse per Lichtbogenerkennung zur Einhaltung des Abstandes Düse–Blech
• Sensorisch gesteuerte Kollisionsschutzfunktion schützt Maschine und Werkstück
• Magnetkupplung erleichtert Einrichten und Wartung der Brenner

Steuerung und Software

• CNC-Einheit PULSER 3 mit 15" Touchscreen (Serie)
• EtherCAT-Feldbus für höhere Geschwindigkeit und Zuverlässigkeit
• ProNest LT Essentials oder IBE cncCut Nest je nach Plasmaquelle im Lieferumfang

Serienausstattung (Kurz)

• CNC-Einheit PULSER 3 (15" Touchscreen)
• 15" HMI Touchscreen
• ProNest LT Essentials oder IBE cncCut Nest (je nach Konfiguration)
• Tisch vorbereitet für Filter-/Absaugsystem
• Automatische Brennerhöhenregelung (THC) mit Sensor
• Plasmabrenner mit Magnetkupplung und Kollisionsdetektor
• Servomotoren und Antriebe (INVT oder gleichwertig)
• Laserpointer, Bedienungsanleitung

Optionen (Beispiele)

• Powermax 105 Sync Quelle (SmartSYNC®)
• Powermax 125 Quelle für höhere Produktivität
• Maxpro 200 Quelle für hohe Belastung
• CutFire 100i (spiralförmige Gasturbotechnologie)
• Gravier-/Markiersatz für PowerMax/MaxPro
• Wassertisch statt Vakuumtisch
• Absaug-/Filtersysteme (z. B. 2.500 m³/h)
• Zusätzliche ProNest LT Lizenz

Arbeitsbereich
Arbeitsbreite: 1.550 mm
Arbeitslänge: 3.050 mm
Abstand Brenner–Unterlage: 200 mm
Tischhöhe: 500 mm
Belastbarkeit: 800 kg/m2
Schnellfahrt: 15.000 mm/min
Positioniergenauigkeit: 0,05 mm

Maße und Gewicht
Gewicht: 1.550 kg
Gesamtmaße (L x B x H): 2,25 m x 4,15 m

Merkmale / technische Daten

• Arbeitsfläche: 1.550 x 3.050 mm
• Abstand Düse–Tisch: 200 mm
• Tischhöhe: 500 mm
• Belastbarkeit: 800 kg/m2
• Schnellfahrt: 15.000 mm/min
• Positioniergenauigkeit: 0,05 mm
• Gewicht: 1.550 kg
• Abmessungen: 2,25 m x 4,15 m
• Kompatibel mit Hypertherm und Kjellberg (Optionen)
• CNC PULSER 3 (15" Touchscreen) im Lieferumfang
