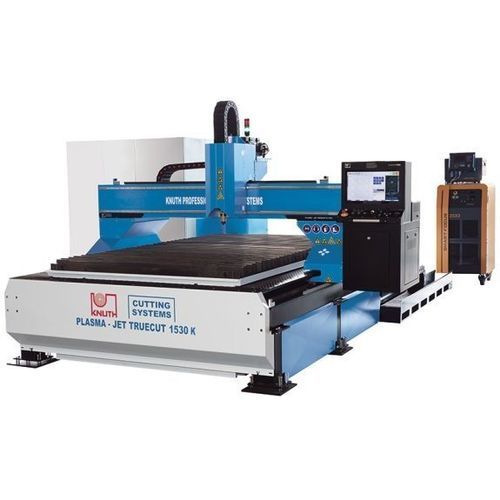

Plasmaschneidemaschine Plasma-Jet TrueCut K 2040

für Metallfür BlechCNC

Produktbeschreibung
Die Plasma-Jet TrueCut K 2040 ist ein Plasmaschneidsystem für die Produktion und Einzelanfertigung komplexer Bauteile. Ausgerüstet mit Eckelmann-CNC und kompatibel mit Kjellberg-Plasmaquellen, ist die Maschine für hohe Belastungen im Mehrschichtbetrieb ausgelegt und lässt sich umfangreich an kundenspezifische Anforderungen anpassen (mehrere Brenner, Autogenschneidköpfe, Rohrbearbeitung, Gehrungsschnitte).

Highlights

• Freistehender Schneidtisch zur thermischen und mechanischen Entkopplung und für hohe Genauigkeit
• Eckelmann-CNC mit EtherCAT-Technologie für vollständige Prozesssteuerung
• Konzipiert für hohe Produktivität und kontinuierlichen Mehrschichtbetrieb
• Große Optionsvielfalt für kundenspezifische Lösungen

Arbeitsbereich (Tisch)
Schneidbreite: 2.000 mm
Schneidlänge: 4.000 mm
Tischhöhe: 700 mm
Tischbelastbarkeit: 520 kg/m2
Eilgang: 18.000 mm/min
Plasmaquelle: Kjellberg (verschiedene Modelle verfügbar)

Maße und Gewicht
Gewicht: 4.100 kg

Produktdetails
Konstruktion

• Freistehender Schneidtisch in stabiler Stahlkonstruktion für hohe Auflagegewichte
• Getrennter Tisch verhindert thermische und mechanische Einflüsse auf Portal und Führungen
• Tisch vorbereitet für Absaugsystem mit elektropneumatisch gesteuerten Saugklappen zur lokalen Rauchabsaugung

Getriebe und Antriebe

• Dynamische AC-Servoantriebe (Panasonic) an allen Achsen mit wartungsfreien, spielfreien Planetengetrieben
• Schrägverzahnte Zahnrad-/Zahnstangenantriebe, verschleißarm und für Dauerbetrieb ausgelegt
• Linearführungen an allen Achsen für lange Lebensdauer und ruckfreie Bewegungen; Breite Führungen X/Y: 20/30 mm
• Maschinenaufbau und Komponentenwahl für Mehrschichtbetrieb ausgelegt

Schneidkopf

• Z-Achse mit Kugelgewindetrieb und servogesteuerter automatischer Brennerhöhenregelung
• Schnellverschluss für schnellen Schneidkopfwechsel
• Nutzung von gespeicherten Schnittparametern in der Steuerung zur Optimierung der Schnitte
• Optimierte Fahrgeschwindigkeiten für feine Konturen und enge Radien
• Optionen: 5-Achs-Schneidkopf, Rohrschneideeinheit und weiteres Zubehör

Steuerung

• Eckelmann CNC-Steuerung (E°EXC / IBE Familie)
• Eckelmann IBE Software standardmäßig enthalten (Nesting- und Schneidefunktionen)

Plasmaquellen (Beispiele)

• Smart Focus 130 – max. Schneidleistung 40 mm, Einstechen 25 mm, empfohlen 1–32 mm
• Smart Focus 170 – max. Schneidleistung 50 mm, Einstechen 30 mm, empfohlen 1–35 mm
• Smart Focus 200 – max. Schneidleistung 60 mm, Einstechen 30 mm, empfohlen 1–40 mm
• Smart Focus 300 – max. Schneidleistung 80 mm, Einstechen 40 mm, empfohlen 1–60 mm
• Smart Focus 400 – max. Schneidleistung 100 mm, Einstechen 50 mm, empfohlen 1–70 mm
• Q 1500 – max. Schneidleistung 60 mm, Einstechen 30 mm, empfohlen 0,5–40 mm
• Q 3000 – max. Schneidleistung 80 mm, Einstechen 50 mm, empfohlen 0,5–60 mm

Standardausrüstung / Beispiele

• Tisch vorbereitet für Filtersystem (automatische Verschlusssteuerung)
• Panasonic Servomotoren und -antriebe
• Automatische Brennerhöhenregelung von Eckelmann
• Schnittbrenner mit Magnetkupplung und Kollisionssensor
• Eckelmann CNC-Einheit (E°EXC 880 / E°CUT ECO) mit 19" Touchscreen-Option
• A-Modul von Beckhoff, Laserpointer, Eckelmann IBE Software cncCUT Nest

Optionale Ausrüstung / Beispiele

• Upgrades auf Kjellberg Q-Serie Plasmaquellen (Q1500, Q3000, Q4500 etc.)
• Smart Focus Plasmaquellen (130 / 170 / 200 / 300 / 400) mit automatischer Gaskonsole
• Autogenschneidköpfe (Tanaka u. a.)
• Rohrschneidesysteme, zusätzliche Rohrlager und Verlängerungen
• 5-Achs-Fasen- und Rohrschneidesysteme, Fasen-Vorrichtungen, Verbrauchsmaterial-Startersets
• Staubabsaug- und Filtersysteme

Technische Spezifikationen

• Schneidbreite: 2.000 mm
• Schneidlänge: 4.000 mm
• Tischhöhe: 700 mm
• Tischbelastbarkeit: 520 kg/m2
• Eilgang: 18.000 mm/min
• Plasmaquelle: Kjellberg (verschiedene Modelle verfügbar)
• Gewicht: 4.100 kg
• CNC-Steuerung: Eckelmann mit IBE Nesting-Software
