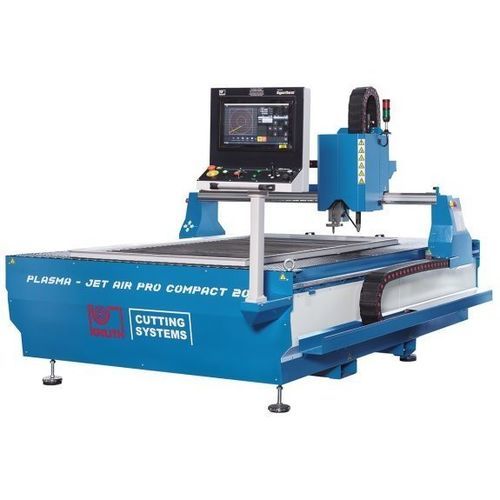

Plasmaschneidemaschine Plasma-Jet AirPro Compact 1515

für Metallfür BlechCNC

Produktbeschreibung
Die Plasma-Jet AirPro Compact-Serie bietet präzises Plasmaschneiden bei geringen Betriebskosten. Entwickelt als wirtschaftliche Lösung für Einzel- und Kleinserienfertigung, eignen sich diese kompakten Maschinen für Werkstätten mit begrenztem Platzbedarf und sind zuverlässig sowie bedienfreundlich.

Highlights

• Kompakte Bauweise, schnelle Inbetriebnahme
• Kompatibel mit Luftplasmaquellen von Hypertherm oder Kjellberg (Option)
• Bessere CNC-Leistung durch EtherCAT
• Professionelle Nesting‑Software inklusive
• Auslieferung mit Absaugtisch; Wassertisch optional

Konstruktion

• Einteiliger Rahmen mit integrierten Führungen ermöglicht Transport im montierten Zustand und schnelle Inbetriebnahme
• Schneidtisch vorbereitet für Anschluss an Absaugung; Wassertisch als Option
• Arbeitsbereich wird segmentweise abgesaugt (mechanisch geschaltet durch die verfahrende Maschinenbrücke) für effiziente Filterung
• Materialauflagerost aus auswechselbaren, bogenförmigen Flachstahlelementen

Führungen und Antriebe

• Ausgewählte Komponenten gewährleisten Schneidfunktionalität und Prozesssicherheit
• Maschinenbrücke beidseitig synchron angetrieben, dynamische Verfahrt ohne Kippmoment
• Kräftige AC-Servomotoren mit spielfreien Planetengetrieben und präzisen Zahnstangenantrieben
• Hochwertige Linearführungen in allen Achsen: robust, präzise und langlebig

Schneidquellen / Leistung (Beispiele)

• Kjellberg CutFire 100i: Schneiden bis 40 mm, Einstechen bis 20 mm
• Hypertherm Powermax 105 Sync: Schneiden bis 38 mm, Einstechen bis 22 mm
• Hypertherm Powermax 125: Schneiden bis 44 mm, Einstechen bis 25 mm

Schneidkopf

• Abstand Düse–Blech wird durch lichtbogengesteuerte Z‑Achsen-Verstellung eingehalten
• Integrierter, sensorgesteuerter Kollisionsschutz verhindert Schäden an Maschine und Werkstück
• Magnetkupplung erleichtert Rüsten und Wartung der Brenner

Steuerung und Software

• PULSER 3 CNC‑Einheit mit 15" Touchscreen für moderne Schneidanwendungen
• EtherCAT Fieldbus für schnelle und zuverlässige CNC‑Leistung
• Je nach Plasmaquelle: ProNest LT Essentials oder IBE cncCut Nest im Lieferumfang

Serienausstattung (Beispiele)

• PULSER 3 CNC‑Einheit
• 15" HMI Touchscreen
• ProNest LT Essentials (je nach Quelle)
• Tisch vorbereitet für Filtersystem (mechanische Verschlusskontrolle)
• Automatische Brennerhöhenregelung mit THC‑Sensor
• Schneidbrenner mit Magnetkupplung und Crashsensor
• INVT Servomotoren und Antriebe
• Laserpointer
• Betriebsanleitung

Optionen (Beispiele)

• Absaugung 2.500 m³/h (Filtersystem)
• Wassertisch für Plasmaschneidanlagen (anstelle des Saugtisches)
• Powermax 125 Plasmaquelle
• Powermax 105 Sync Plasmaquelle
• CutFire 100i, MaxPro 200 und weitere Plasmaquellen
• Softwareoption ProNest LT (kostenpflichtig)
• Gravier‑/Markiereinrichtung für PowerMax und MaxPro

Technische Daten

• Schneidbreite: 1550 mm
• Schneidlänge: 1550 mm
• Abstand Brenner–Tisch: 200 mm
• Tischhöhe: 500 mm
• Tischbelastbarkeit: 800 kg/m²
• Eilgang: 15.000 mm/min
• Positioniergenauigkeit: 0,05 mm
• Gewicht: 1.250 kg
• Abmessungen (L x B x H): 2,25 m x 2,5 m
