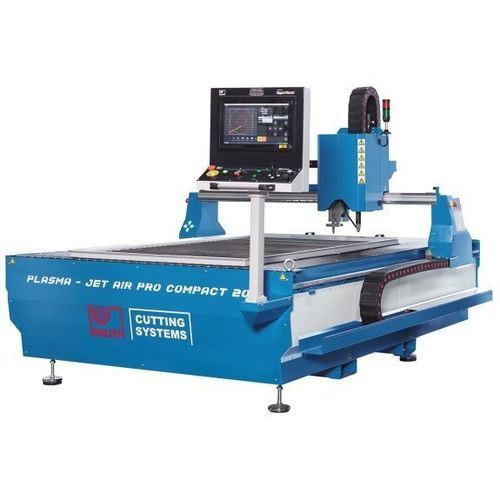

Plasmaschneidemaschine Plasma-Jet AirPro Compact 2010

für Metallfür BlechCNC

Produktbeschreibung
Die Plasma-Jet AirPro Compact 2010 Serie sind Luftplasma-Schneidsysteme für die Einzel- und Kleinserienfertigung. Die Maschinen verbinden einen geringen Platzbedarf mit praxisgerechten Funktionen für Werkstätten und bieten zuverlässigen Betrieb sowie einfache Bedienung.

Highlights

• Einteilige, kompakte Bauweise für schnellen Transport und Inbetriebnahme
• Kompatibel mit Luftplasmaquellen von Hypertherm und Kjellberg (Option)
• EtherCAT-Feldbus für hohe CNC-Performance
• Professionelle Nesting-Software je nach Konfiguration enthalten
• Saugtisch serienmäßig; Wassertisch optional

Konstruktion

• Einteiliger Tischrahmen mit integrierten Führungen ermöglicht Transport im montierten Zustand und schnelle Inbetriebnahme
• Schneidtisch vorbereitet für Anschluss an Absaugung; Wassertisch optional verfügbar
• Segmentierte Absaugung des Arbeitsbereichs (mechanisch durch die verfahrende Maschinenbrücke geschaltet) für effiziente Filterung
• Materialauflagerost aus bogenförmig angeordneten, auswechselbaren Flachstahlelementen

Führungen und Antriebe

• Ausgewählte Komponenten gewährleisten Schneidfunktionalität und Prozesssicherheit
• Maschinenbrücke synchron von beiden Seiten angetrieben, kein Kippmoment
• Leistungsstarke AC-Servomotoren mit wartungsfreien Planetengetrieben und präzisen schrägverzahnten Zahnstangenantrieben liefern Konturgenauigkeit
• Hochwertige Linearführungen auf allen Achsen: robust, präzise und wartungsarm

Schneidleistung (Beispiele nach Plasmaquelle)

• Kjellberg CutFire 100i: Schneiden bis 40 mm, Einstechen bis 20 mm
• Hypertherm Powermax 105 Sync: Schneiden bis 38 mm, Einstechen bis 22 mm
• Hypertherm Powermax 125: Schneiden bis 44 mm, Einstechen bis 25 mm

Schneidkopf

• Höhenverstellung der Z-Achse (lichtbogengesteuert) hält Abstand Düse–Platte ein
• Sensorischer Kollisionsschutz verhindert Schäden an Maschine und Werkstück
• Magnetkupplung erleichtert Rüst- und Wartungsarbeiten an der Plasmafackel

Steuerung & Software

• PULSER 3 CNC-Steuerung mit 15" Touchscreen, ausgelegt für moderne Schneidanwendungen
• EtherCAT-Feldbus für robuste, leistungsfähige Kommunikation
• Je nach gewählter Plasmaquelle: ProNest LT Essentials oder IBE cncCut Nest enthalten

Serienausstattung (Auswahl)

• PULSER 3 CNC-Einheit (15" Touchscreen)
• 15" HMI mit Touchscreen
• ProNest LT Essentials (je nach Konfiguration)
• Tisch vorbereitet für Filtersystem (mechanische Absperrung)
• Automatische Brennerhöhenregelung mit THC-Sensor
• Schneidbrenner mit Magnetkupplung und Crash-Sensor
• INVT-Servomotoren und -Antriebe
• Laserpointer
• Betriebsanleitung

Optionen (Auswahl)

• Absaug-/Filtersystem (z. B. 2.500 m³/h)
• Powermax 125 Plasmaquelle
• Powermax 105 Sync Plasmaquelle
• CutFire 100i Plasmaquelle
• MaxPro 200 Plasmaquelle
• ProNest LT Upgrade (Option)
• Wassertisch für Plasmaschneidanlagen (tauschbar mit Absaugtisch)
• Gravier-/Markiersystem für PowerMax und MaxPro

Technische Daten

• Arbeitsbereich — Schneidbreite: 1.050 mm
• Arbeitsbereich — Schneidlänge: 2.050 mm
• Arbeitsbereich — Abstand Brenner–Auflagetisch: 200 mm
• Arbeitsbereich — Tischhöhe: 500 mm
• Arbeitsbereich — Tischbelastung: 800 kg/m2
• Arbeitsbereich — Eilgang: 15.000 mm/min
• Arbeitsbereich — Positioniergenauigkeit: 0,05 mm
• Maße und Gewicht — Gewicht: 1.100 kg
• Maße und Gewicht — Abmessungen (L × B × H): 1,72 m × 3,15 m
