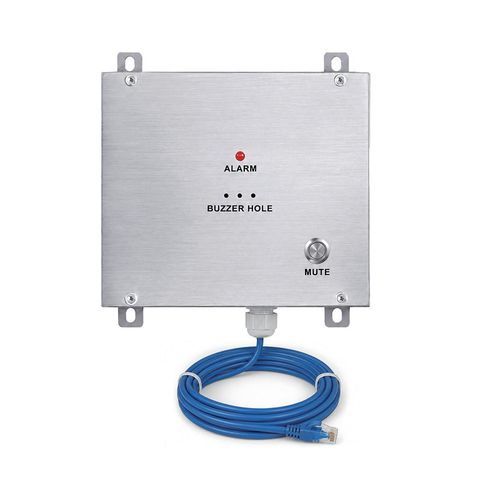

Korrosionsbeständige Alarmanzeigetafel KNRAP2

vandalismussicher

Übersicht
Das KNTECH KNRAP2 ist ein industrielles Fernalarm-Anzeigepanel für PABX-Systeme und liefert visuelle und akustische Warnungen bei Major/Minor-Alarme, um eine schnelle Fehlererkennung und Reaktion in 24/7-Betriebsumgebungen zu gewährleisten.

Produktidentifikation
Modell: KNRAP2
Maße: 150 mm (H) x 130 mm (B) x 40 mm (T)
Material: Frontplatte aus SUS304 gebürstetem Edelstahl (1,2 mm)

Hauptmerkmale

• Robuste Ausführung mit gebürsteter SUS304-Frontplatte und vandalenresistenten Metallbedienelementen.
• Duales Alarmsystem: hochhelle Grün/Rot-LEDs und Piezo-Summer >75dB.
• Integrierte MCU-/Relais-Logik mit Alarm-Mute-Funktion: Summer stummgeschaltet, während die rote LED bis zur Fehlerbehebung leuchtet.
• Wandmontage-Design zur einfachen Integration.

Betriebslogik

• Normalzustand: Grüne LED leuchtet dauerhaft, Summer OFF.
• Alarmzustand: Bei Fehlersignal vom PABX wird die LED rot (blinkend oder dauerhaft) und der Summer ertönt intermittierend.
• Mute-Aktion: MUTE drücken — Summer OFF (bestätigt), rote LED bleibt zur visuellen Erinnerung eingeschaltet, bis der Fehler behoben ist.
• Wiederherstellung: Nach Fehlerbehebung setzt sich das System automatisch in den Normalzustand zurück (LED wird wieder grün).

Logiktabelle der visuellen Indikatoren
Die Produktdokumentation enthält eine visuelle Logikzuordnung des Status gegenüber dem Verhalten von LED/Summer für Normal, Alarm, Mute und Wiederherstellung.

Installation
Für einfache Wandmontage ausgelegt; Montagezeichnung und Anschlussdetails sind in der Produktdokumentation enthalten.

Anwendungen
Geeignet für mission-kritische Telekommunikationsinfrastruktur einschließlich PABX-Überwachung in Building Management Offices (BMO), Sicherheitsleitständen, Rechenzentren und anderen 24/7-Betriebsumgebungen.

Technische Spezifikationen

• Modell: KNRAP2
• Maße: 150 mm (H) x 130 mm (B) x 40 mm (T)
• Frontplattenmaterial: SUS304 gebürsteter Edelstahl, 1,2 mm Stärke
• Visuelle Indikatoren: Hochhelle grüne und rote LEDs
• Akustischer Indikator: Piezo-Summer, >75dB
• Logik: Integrierte MCU- und Relais-Logik mit Unterstützung für Alarm Mute und Auto-Reset
• Bedienelemente: Vandalenresistente Metall-Mute-Taste(n)
• Montage: Wandmontage-Design
• Konformität: HK- und internationale Standards (wie angegeben)
• Typische Umgebungen: BMO, Sicherheitsleitstände, Rechenzentren
