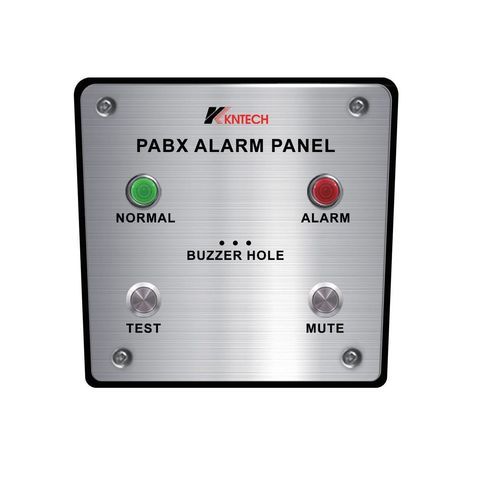

Alarmmelder mit Wandhalterung KNRAP1

Akustisch-optischFern

Übersicht
Das KNTECH KNRAP1 ist eine Fern-Alarmanzeige für PABX-Systeme in Behörden und Unternehmen. Es erfüllt die Telekommunikationsnormen von Hongkong und internationale Standards und liefert sofortige visuelle und akustische Meldungen bei Major- und Minor-Alarmen, um schnelle Reaktionen und hohe Systemverfügbarkeit zu ermöglichen. Die Frontplatte besteht aus SUS304 gebürstetem Edelstahl mit vandalismussicheren Bedienelementen und ist für den Dauerbetrieb in Gebäudemanagementbüros, Sicherheitsleitstellen und Rechenzentren ausgelegt.

Grunddaten
Modell: KNRAP1
Abmessungen: 86 mm (H) x 86 mm (B) x 30 mm (T)
Frontplattenmaterial: SUS304 gebürsteter Edelstahl, 1,2 mm dick
Montage: kompatibel mit Standard BS 86 mm x 86 mm Unterputzdosen

Wesentliche Merkmale

• Frontplatte aus SUS304 gebürstetem Edelstahl, korrosions- und verschleißbeständige Oberfläche.
• Passend für Standard-BS 86×86 mm Einbaudosen für bündige Wandmontage.
• Duale visuelle Anzeigen: hochhelle grüne und rote LEDs für Normal- und Alarmzustände.
• Akustische Meldung: Piezo-Summer >75 dB zur akustischen Fehleranzeige.
• Integrierte MCU/Relais-Logik mit Alarm-Mute: schaltet den Summer stumm, lässt die rote LED jedoch eingeschaltet, bis die Störung behoben ist.
• Vandalismussichere Metalltaster für Systemtest und Stummschaltung.

Betriebslogik

• Normalzustand: Grüne LED AN, Rote LED AUS, Summer AUS.
• Alarmzustand: Bei Schließen des PABX-Trockenkontakts: Grüne LED AUS, Rote LED AN (dauerhaft oder blinkend), Summer ertönt kontinuierlich oder intermittierend.
• Mute-Aktion: Taste MUTE drücken — Summer AUS (bestätigt), Rote LED bleibt AN bis zur Fehlerbehebung.
• Wiederherstellung: Nach Beheben des Fehlers stellt sich das System automatisch auf Normalzustand zurück (Grüne LED AN).

Visual Indicator Logic Table
Das Produkt enthält eine Logiktabelle der visuellen Anzeigen, die LED- und Summerzustände für Normal, Alarm, Stumm und Wiederherstellung darstellt (siehe Produktdiagramme für detaillierte Zuordnungen).

Anwendungen
Geeignet für kritische Telekommunikationsinfrastrukturen und Leitstellen, die kontinuierlichen Betrieb und schnelle Fehlerbenachrichtigung erfordern: Gebäudemanagement, Sicherheitsleitstellen und Rechenzentren.

Technische Spezifikationen

• Modell: KNRAP1
• Frontplatte: SUS304 gebürsteter Edelstahl, 1,2 mm
• Abmessungen: 86 mm (H) x 86 mm (B) x 30 mm (T)
• Montage: kompatibel mit BS 86×86 mm Unterputzdosen
• Anzeigen: hochhelle grüne und rote LEDs
• Audio: Piezo-Summer >75 dB
• Logik: Integrierte MCU/Relais-Logik mit Alarm-Mute-Funktion
• Bedienelemente: vandalismussichere Metalltaster für Systemtest und Stummschaltung
• Konformität: Entspricht den Telekommunikationsnormen von Hongkong und den anwendbaren internationalen Standards
• Typische Umgebungen: Gebäudemanagementbüros, Sicherheitsleitstellen, Rechenzentren
