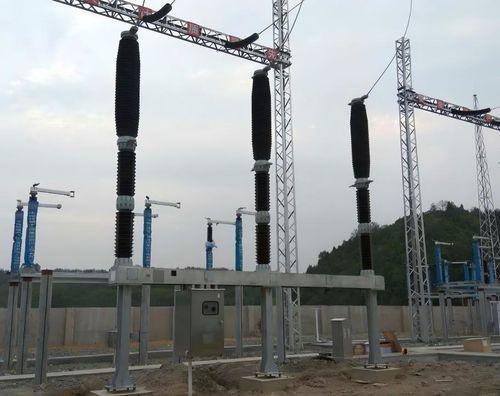

SF6-gasisolierter Schutzschalter LW62S-252

SF6Lichtbogenschutzautomatisch

Produkt
SF6-Leistungsschalter mit Porzellanträgern LW62S-252

Kategorie
Hochspannungsausrüstung - Leistungsschalter

Beschreibung
Der Leistungsschalter LW62S-252 mit SF6 ist ausgelegt, um die normale Betriebsstromstärke von Leitungen zu unterbrechen, zu schließen und zu führen sowie innerhalb der vorgegebenen Zeit festgelegte abnormale Ströme wie Überlast- und Kurzschlussströme zu führen, zu schließen und zu unterbrechen, um Steuerung und Schutz der Übertragungsleitungen zu gewährleisten. Der Schalter ermöglicht dreipolig mechanisch gekoppelte Schaltvorgänge sowie schnelles automatisches Wiedereinschalten. Die Konstruktion ist einfach und kompakt mit geringer Stellfläche. Die Löschkammer verwendet ein doppelt bewegtes Design: Bewegliche und feste Lichtbogenkontakte bewegen sich relativ zueinander während Öffnen/Schließen, wodurch die Trennungsbewegung der Kontakte reduziert, der Betriebsaufwand verringert und Zuverlässigkeit sowie Stabilität verbessert werden. Jährliche Leckrate ≤0,3 %; geeignet für Erdbebenstärke 9; mechanische Lebensdauer 10000 Zyklen.

Technische Daten

• Modell: LW62S-252
• Isoliermedium: Schwefelhexafluorid (SF6)
• Funktionen: Unterbrechen, schließen und führen des normalen Betriebsstroms; innerhalb der vorgegebenen Zeit Führen, Schließen und Unterbrechen festgelegter Überlast- und Kurzschlussströme; dreipolig mechanisch gekoppelte Öffnung/Schließung; schnelles automatisches Wiedereinschalten
• Löschkammer: Doppelt bewegtes Design mit relativer Bewegung der beweglichen und festen Kontakte
• Bauliche Merkmale: Einfach, kompakt, geringe Stellfläche
• Jährliche Leckrate: ≤0,3 %
• Erdbebenfestigkeit: Geeignet für Erdbebenstärke 9
• Mechanische Lebensdauer: 10000 Zyklen
