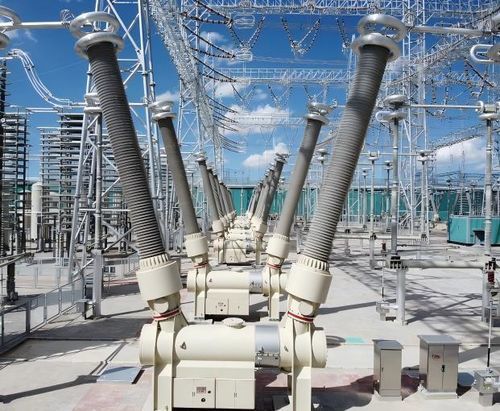

SF6-gasisolierter Schutzschalter LW55B-800

SF6Spannunghorizontal

Produktübersicht Der LW55B-800 ist ein SF6-Tank-Leistungsschalter, entwickelt für den Aufbau des chinesischen 750-kV-UHV-Netzes, und stellt die erste national entwickelte 800-kV-Tankvariante dar. Das Design kombiniert Leistungsschalter, Stromwandler (CT) und Abgangssteckdurchführungen in einer liegenden Anordnung mit doppelter Kontakttrennung in Serie. Die CT-Wicklungen arbeiten nach konventionellem elektromagnetischem Prinzip und sind beidseitig am Schalter angeordnet; die Anordnung ist kundenspezifisch konfigurierbar. Der Schalter weist ein Isolationsniveau entsprechend nationaler und industrieller Hochstufenvorgaben auf, einen Nennstrom von 6000 A und geprüfte Schaltleistungen.

Kategorie Hochspannungsgeräte - Leistungsschalter

Technische Daten

• Modell: LW55B-800
• Aufbau: Tanktyp, doppelte Trennung in Serie, liegende Anordnung
• Bestandteile: Leistungsschalter, Stromwandler (CT), Abgangssteckdurchführungen
• Stromwandler: Konventionelle elektromagnetische Wicklungen, beidseitig angeordnet, konfigurierbar
• Nennstrom: 6000 A
• Kurzzeitfestigkeitsstrom: 63 kA
• Kumulierte Schaltvorgänge bei Nenn-Fehlerstrom: 16 Vorgänge
• Zeitkonstante des Abklingens des Gleichstromanteils: 120 ms
• Mechanische Lebensdauer: 10000 Zyklen
• Isolationsniveau: Entspricht den nationalen und industriellen Hochstufenanforderungen
• Struktureigenschaften: Niedriger Schwerpunkt, erdbebenfest, hohe strukturelle Festigkeit
• Engineering-Anwendung: Einsetzbar in Filter-Schaltgruppen; unterstützt phasenselektives Schalten oder Schaltwiderstands-Lösungen je nach Bedarf
