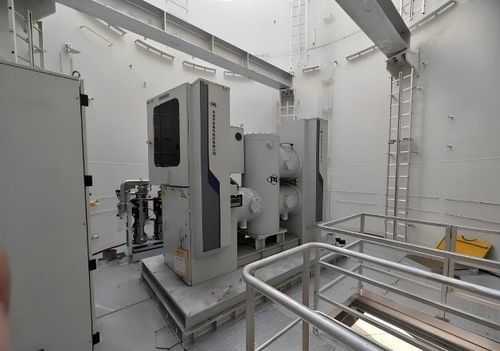

Schaltanlage für die Primärverteilung ZF12B

Hochspannunggasisoliertkompakt

Produktübersicht
Die neu entwickelte gasisolierte Schaltanlage (GIS) 72,5 kV ZF12B ist für Offshore-Windenergie, flexible HVDC-Übertragung und Offshore-Umrichterstationen vorgesehen. Nennströme sind 1250 A / 2000 A / 3150 A / 4000 A verfügbar und ermöglichen die Installation innerhalb von Windturmgehäusen sowie auf Offshore-Sammel-/Umrichterplattformen und bieten eine flexible Lösung von der Erzeugung bis zur Sammlung. Zwischen dem Turmrahmen und dem Fundament sind 6-punktige korrosionsbeständige Metall-Gummi-Dämpfer angeordnet, um Trägerdurchbiegungen und Fundamentvibrationen aufzunehmen. Gehäuse, Verbindungsteile und freiliegende Metalle erfüllen die Korrosionsklasse C4-H; die Auslegung gewährleistet einen sicheren und zuverlässigen Betrieb über 30 Jahre.

Hauptmerkmale

• Wartungsfreundlichkeit: Modul kann in und aus dem Windturm eingeführt bzw. entnommen werden; steckbare F-Typ-Durchführungen erlauben Austausch ohne vollständigen Abbau benachbarter Strukturen und verkürzen Montage- und Wartungszeiten.
• Geringe Stellfläche: Gesamtabmessungen L×B×H: 2600×900×2000 mm — zu den kleinsten und leichtesten in seiner Klasse, geeignet für die Installation im Turm für Onshore- und weit offshore-Anwendungen.
• Elektrische Werte: Plattform-Nennstrom 2000 A / 3150 A; Sammelschiene 4000 A; kurzzeitiger Belastungsstrom 40 kA; Spitzenbelastung 100 kA.
• Kompaktes Design: Höhe unter 2,5 m und minimale Mittelabstände 0,7 m, wodurch Standfläche und Gewicht reduziert werden.
• Setzungsresistent: Kombination flexibler Verbindungsstrukturen zur Lösung von Setzungsproblemen bei langen Umrichterplattformen; Setzung zwischen beliebigen zwei Stützpunkten erfüllt die technische Anforderung von 0,3% der Stützweite.
• Geeignet für Offshore-Umgebung: Korrosionsschutz C5-M für Plattform verfügbar; Gehäuse und freiliegende Metalle C4-H; seismische Klasse AG5; Betrieb in Feuchträumen bis 100 % Luftfeuchtigkeit möglich.

Kategorie
Hochspannungsbereich - Schaltgeräte kombiniert

Anwendungsfälle
Geeignet für Offshore-Windparks, flexible HVDC-Projekte, Offshore-Umrichterstationen und die Energie-Sammlung innerhalb von Windturmgehäusen.

Eigenschaften / Technische Daten

• Modell: ZF12B (siehe kommerzielle Modellkennzeichnung)
• Nennspannung: 72,5 kV
• Nennstrom (Optionen): 1250 A / 2000 A / 3150 A / 4000 A
• Plattform-Nennstrom: 2000 A / 3150 A
• Sammelschienen-Nennstrom: 4000 A
• Kurzzeitiger Belastungsstrom (Ik): 40 kA
• Spitzenbelastungsstrom (Ipk): 100 kA
• Gesamtabmessungen (L×B×H): 2600 × 900 × 2000 mm
• Maximale Höhe: unter 2,5 m
• Minimale Mitte-Mitte-Distanz: 0,7 m
• Korrosionsschutz: Gehäuse und freiliegende Metalle entsprechen C4-H (Plattform kann C5-M für Offshore erreichen)
• Seismische Klasse: AG5
• Schwingungsentkopplung: 6-punkt Metall-Gummi-Dämpfer zwischen Turmrahmen und Fundament
• Betriebsfeuchte: geeignet für Umgebungen mit 100% relativer Luftfeuchtigkeit
• Lebensdauer / Zuverlässigkeit: Gehäuse, Verbindungsteile und freiliegende Metalle ausgelegt für sicheren, zuverlässigen Betrieb über 30 Jahre
