SF6-gasisolierte Schaltanlage ZF27-550

Hochspannungfür Stromnetz

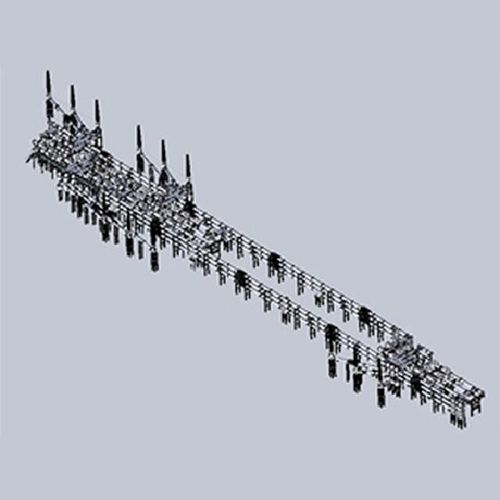

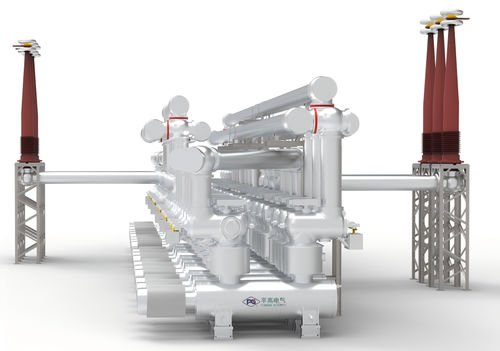

Die gasisolierte, metallgekapselte Schaltanlage ZF27-550(L) ist eine von unserem Unternehmen eigenständig entwickelte 550-kV-GIS-Anlage der neuen Generation, deren technische Produktparameter international führendes Niveau erreichen. Sie kann in 500-kV-Stromnetzen zur Systemsteuerung, -messung und -schutz eingesetzt werden. Zu den Hauptkomponenten zählen Leistungsschalter, Trennschalter, Erdungsschalter, Schnellerdungsschalter, Stromwandler, Sammelschienen sowie Ein- und Ausgangsdurchführungen. Die äußere Isolierung der Durchführungen erfolgt durch Luftisolierung, während die übrigen Komponenten in einem geerdeten Gehäuse untergebracht sind, in dem SF₆-Gas als Lichtbogenlösch- und Isoliermedium zum Einsatz kommt. Je nach Anforderung des Anwenders können verschiedene Verdrahtungsarten kombiniert werden. Der Leistungsschalter verfügt über eine einflügelige Druckluft-Lichtbogenlöschkammer mit hervorragender Lichtbogenlöschleistung. Der Trennschalter nutzt einen Dreistufenmechanismus, der eine mechanische Verriegelung der Trenn- und Erdungskontakte ermöglicht. Der Aufbau ist einfach und sinnvoll, die Schaltleistung ist sicher und zuverlässig, und die Schaltstromkapazität der Sammelschiene erreicht 4000 A. Der Stromwandler verfügt über einen externen Aufbau, wodurch das Problem übermäßiger Feuchtigkeit in der inneren Gaskammer der Spule vollständig gelöst und das Eindringen von Fremdkörpern in die Kammer grundlegend verhindert wird. Die Spule ist gebündelt und als Ganzes gegossen, wodurch die Konstruktion einfach, sicher und zuverlässig ist. Der Schnell-Erdungsschalter erfüllt die Anforderungen an die Schaltparameter der Klasse C und erreicht in seiner Art ein international führendes Niveau. Die gesamte Hülse wird einer seismischen Beschleunigungsprüfung von 0,5 g (seismische Intensität der Stufe 9) unterzogen und erfüllt die Anforderungen für den Einsatz in großen Höhen.
