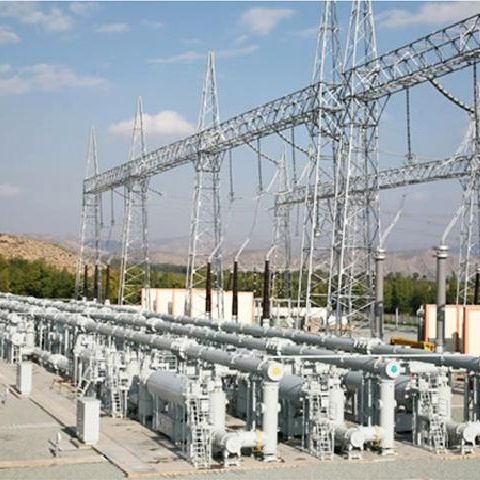

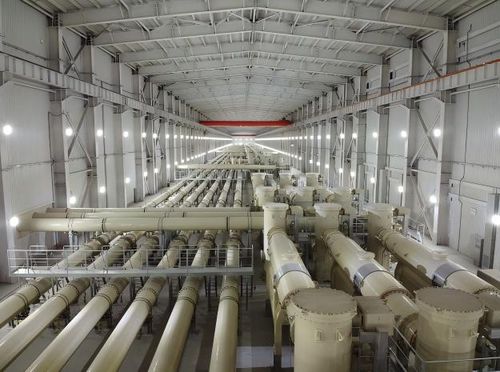

SF6-gasisolierte Schaltanlage ZF27-800

HochspannungIndustriefür Stromnetz

Die gasisolierte, metallgekapselte Schaltanlage ZF27-800(L) ist ein von unserem Unternehmen eigenständig entwickeltes GIS-Produkt der 800-kV-Klasse, das zur Erweiterung unserer Produktpalette, zur Deckung des nationalen Bedarfs beim Aufbau des 750-kV-Netzes sowie speziell für das 750-kV-Übertragungsprojekt im Nordwesten Chinas konzipiert wurde. Es verfügt über eigenständige Rechte an geistigem Eigentum und schließt die Lücke im heimischen Markt für 800-kV-GIS-Schaltanlagen. Zu den Hauptkomponenten zählen Leistungsschalter, Stromwandler, Trennschalter, Erdungsschalter, Hauptsammelschienen, Ein- und Ausgangsdurchführungen sowie Steuerungsschränke, die je nach den Anforderungen des Anwenders für verschiedene Verdrahtungsarten kombiniert werden können. Der Leistungsschalter dieses Produkts verfügt über eine Doppeltrennstruktur und wird durch einen leistungsstarken hydraulischen Betätigungsmechanismus zum Öffnen, Schließen und zur automatischen Wiedereinschaltung angetrieben. Das Produkt weist einen hohen Isolationsgrad auf und erfüllt die anspruchsvollen Anforderungen nationaler und industrieller Normen; hohe Strombelastbarkeit mit einem Nennstrom von bis zu 6.000 A; Die Lichtbogenkammer des Leistungsschalters ist im Dual-Cut-Design ausgeführt und bietet eine hervorragende Schaltleistung, eine Kurzzeitstromfestigkeit von 63 kA, eine kumulative Anzahl von Schaltvorgängen bei Nenn-Kurzschluss-Ausschaltstrom von 16 sowie eine Zeitkonstante für die Dämpfung der Gleichstromkomponente von 120 ms; Die Mechanik ist äußerst zuverlässig und weist eine Lebensdauer von bis zu 10.000 Schaltzyklen auf.
