SF6-gasisolierte Schaltanlage ZF27-1100

HochspannungHochleistungfür Verteiler

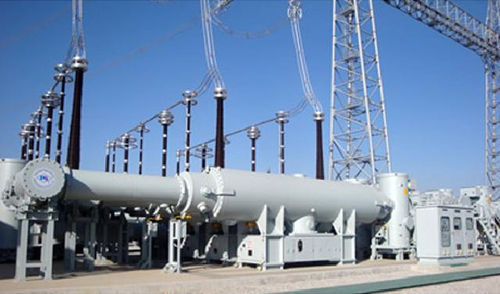

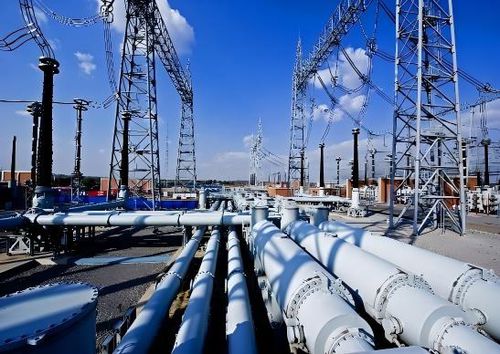

Die gasisolierte, metallgekapselte Schaltanlage (GIS) vom Typ ZF27-1100(L)/Y6300-63 ist eine dreiphasige UHV-Wechselstrom-Schaltanlage für den Außenbereich. Das Gerät besteht aus einem Leistungsschalter, einem Trennschalter, einem Erdungsschalter, einem Schnell-Erdungsschalter, einem Stromwandler, einer Sammelschiene, einer Durchführung, einem Blitzableiter, einem Spannungswandler und einem Muner-Steuerschrank. Mit Ausnahme der Hülse, die luftisoliert ist, sind alle anderen Komponenten in einem geerdeten Gehäuse untergebracht, das SF₆-Gas als Lichtbogenlösch- und Isoliermedium verwendet. Technische Produktspezifikationen: Hohes Isolationsniveau, hohe Strombelastbarkeit, maximaler Nennstrom für Leistungsschalter und Trennschalter bis zu 8000 A, Sammelschiene bis zu 9000 A; Nenn-Kurzschluss-Ausschaltstrom von 63 kA, mit bis zu 16 Ausschaltvorgängen bei voller Leistung; Der Leistungsschalter verfügt über eine Doppelschneidkonstruktion, und die Lichtbogenlöschkammer ist mit einer Druckluftkonstruktion ausgestattet. Einschaltwiderstände können je nach Bedarf eingestellt werden, um die Einschaltüberspannung zu reduzieren; hervorragende Schaltleistung, mechanische Lebensdauer bis zu 10.000 Zyklen; Der Trennschalter ist mit einer Lichtbogenunterdrückungsspule ausgestattet, um die Lichtbogenlöschfunktion zu gewährleisten. Je nach Anforderung können Schaltwiderstände oder Ferrit-Sammelschienen eingesetzt werden, um VFTO zu unterdrücken und die Betriebsüberspannung zu reduzieren, bei einer mechanischen Lebensdauer von bis zu 10.000 Zyklen.
