Gasisoliertes Umspannwerk GXH5

für Verteilerfür Hochspannungstransformatorkompakt

Produktübersicht

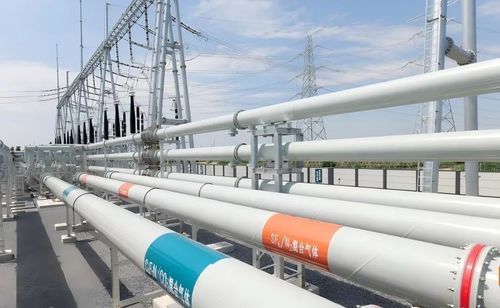

平高电气 bietet die GXH5-Serie von umweltverträglichen AC-Gasisolierten Leitungen (GIL) in den Nennspannungen 252 kV, 550 kV und 1100 kV an. Verfügbare Gaslösungen sind SF6/N2-Mischungen und C4F7N/CO2-Mischungen. Die C4F7N/CO2-Lösung ermöglicht eine vollständige Ersetzung von SF6 und reduziert das Treibhauspotenzial (GWP) um etwa 97,5 %, während die SF6/N2-Variante den SF6-Einsatz um rund 60,5 % verringert und den Betrieb bis -40 °C unterstützt. Die umweltfreundlichen GILs behalten die Baumaße, technische Reife und Kompaktheit traditioneller SF6-GILs bei und gewährleisten eine hohe Teilegemeinsamkeit und Austauschbarkeit für Modernisierungen und Erweiterungen von Umspannwerken.

Anwendung / Klassifizierung
Hochspannungssysteme - GIL

Eigenschaften / technische Daten

• Nennspannungsstufen: 252 kV, 550 kV, 1100 kV
• Gaskonzepte: SF6/N2-Mischungen; C4F7N/CO2-Mischungen (vollständiger Ersatz von SF6)
• Umweltleistung: C4F7N/CO2 reduziert das GWP um etwa 97,5 % gegenüber herkömmlichen SF6-GIL
• SF6-Einsparung: SF6/N2-Mischungen reduzieren den SF6-Einsatz um ca. 60,5 %
• Niedrigtemperaturtauglichkeit: SF6/N2-Lösung unterstützt den Betrieb bis -40 °C
• Austauschbarkeit: Baumaße und Teilegemeinsamkeit sind mit herkömmlichen SF6-GIL konsistent, sodass eine Umrüstung durch Austausch des Isoliermediums möglich ist
• Feldanwendung: 550 kV C4F7N/CO2 GIL wurde 2025 in der Umspannanlage Anqing 500 kV Rongsheng in Betrieb genommen (erste in Betrieb genommene 550 kV Umwelt-GIL national und international)
• Isolationsleistung: Erreicht bei begrenzter Druckerhöhung die gleiche Isolationsfestigkeit wie reine SF6-GIL
• Normen und Vereinbarungen: Technische Parameter erfüllen nationale Normen und die hohen Anforderungen der State Grid Technischen Vereinbarungen
