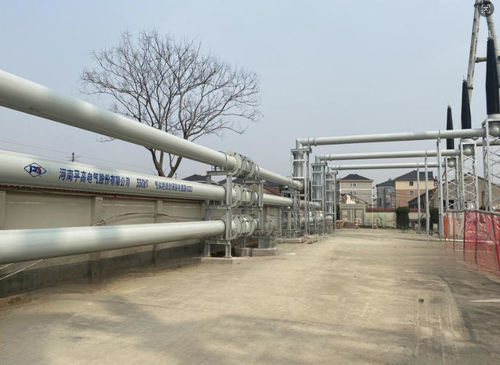

Gasisoliertes Umspannwerk GXL5

für Verteilermodular

Übersicht
Die Serie GXL5 40,5–1100 kV AC GIL (gasisolierte metallumschlossene Übertragungsleitung) umschließt alle leitenden und isolierenden Bauteile in geerdeten Metallgehäusen, die mit SF6‑Gas gefüllt sind. Als standardisierte GIL‑Lösung mit inländischem IP entwickelt, ist die GXL5 für leistungsstarke, verlustarme und wartungsarme Übertragung in anspruchsvollen Umgebungen und für großflächige Stromabgaben ausgelegt.

Kernkomponenten

• Gerade Einheiten
• Winkel‑Einheiten
• Kompenserendeinheiten
• Stütz‑ und Befestigungssysteme

Wesentliche technische Merkmale und strukturelle Innovationen

• SF6‑Gas als Isoliermedium; alle Komponenten in geerdeten Gehäusen eingeschlossen
• Innovativer hantel‑förmiger Dreisäulenisolator zur Reduzierung des tangentialen Feldes an der Gas‑Feststoff‑Grenzfläche und des Oberflächenfeldes an Metalleinsätzen
• Kombinierte Hoch-/Niederspannungs‑Partikelsuppressionsstruktur für effektive Partikelkontrolle
• Steckbare elektrische Verbindungen mit äußerer Abschirmhaube zur Sammlung von durch Kontaktreibung erzeugten Metallpartikeln
• Standardisierte GIL‑Fertigung und modulare Montage zur Vereinfachung von Produktion, Transport und Installation

Leistung und Vorteile

• Hohe Übertragungskapazität bei geringen Verlusten und minimalem Wartungsaufwand
• Nennstrom bis zu 8000 A
• Hoher Isolationsgrad und langfristig stabile Betriebsweise
• Geeignet für komplexe Umgebungen: große Höhenlagen, starke Geländehöhenunterschiede, hohe Erdbebenintensität, unbewohnte Gebiete und Schutzgebiete

Typische Anwendungsbereiche

• Ultra‑Hochspannungs‑ und Hochspannungs‑Übertragungsprojekte
• Hochkapazitive Energieabgabe von Kernkraftwerken, thermischen Kraftwerken und Pumpspeicherwerken
• Stadtentwicklungsprojekte, integrierte Versorgungskanäle und Leitungsführungen durch schwieriges Gelände oder Schutzgebiete

Eigenschaften / technische Spezifikationen

• Serie: GXL5
• Spannungsbereich: 40,5–1100 kV
• Produkttyp: AC GIL (gasisolierte metallumschlossene Übertragungsleitung)
• Isolationsmedium: SF6‑Gas
• Konzept: Komponenten in geerdeten Gehäusen eingeschlossen; modulare Montage
• Kernkomponenten: Gerade Einheiten, Winkel‑Einheiten, Kompensations‑Einheiten, Stützsystem
• Nennstrom: bis zu 8000 A
• Isolationsinnovationen: hantel‑förmiger Dreisäulenisolator; kombinierte Partikelsuppressionsstruktur Hoch/Niedrig‑Potential
• Elektrische Verbindung: Steckstruktur mit äußerer Abschirmhaube
• Fertigung: standardisierte Produktion und modulare Montage für Transport und Installation
• Qualitätsziele: Null Entladung, Null Leckage, Inbetriebnahme beim ersten Versuch, langfristig stabiler Betrieb
• Geeignete Umgebungen: große Höhenlagen, starke Höhenunterschiede, hohe Erdbebenintensität, unbewohnte und Schutzgebiete
