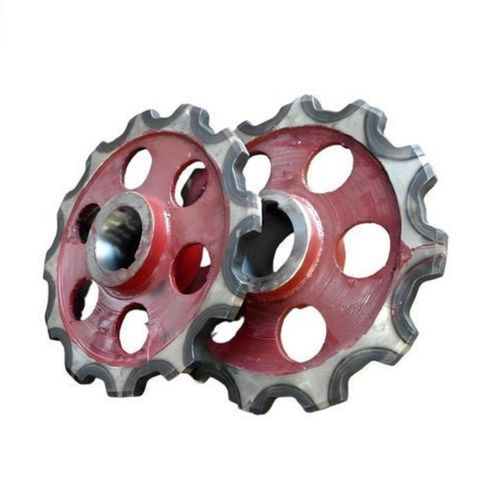

Ketten-Kettenrad

HelikoidalverzahnunggeteiltMetall

Produktübersicht
Das Kettenrad für Becherwerk ist ein hochpräzises, verschleißfestes Bauteil, das für den Materialtransport in verschiedenen Branchen wie Bergbau, Zement, Energie, Häfen, Chemie und Getreide entwickelt wurde. Hergestellt von Hansheng Automation, bietet dieses Kettenrad eine Bearbeitungsgenauigkeit von ±0,005 mm, überlegene Verschleiß- und Schlagfestigkeit und unterstützt umfassende Anpassungen für unterschiedliche Anwendungsbedürfnisse.

Produkteigenschaften

• Präzision auf Mikrometerebene: Innenbohrung, Keilnut und Passflächen werden mit einer Genauigkeit von ±0,005 mm bearbeitet, was eine perfekte Konzentrizität mit der Antriebswelle gewährleistet, zerstörerische Vibrationen eliminiert und die Lebensdauer von Getrieben, Lagern und Ketten verlängert.
• Überlegene Verschleiß- und Schlagfestigkeit: Hergestellt aus hochfesten, verschleißfesten legierten Stählen mit computergesteuerter Zahnoberflächen-Wärmebehandlung, was zu einer Struktur führt, die außen hart und innen zäh ist.
• Umfassende Anpassung: Erhältlich als Standard-Antriebskettenräder, Heckkettenräder oder geteilte/segmentierte Kettenräder für einfache Wartung. Maßgeschneiderte Produktion basierend auf Zeichnungen und Mustern gewährleistet 100%ige Kompatibilität mit Ihrer Ausrüstung.

Technische Parameter und Spezifikationen
Artikel | Spezifikationen/Fähigkeiten
Produkttypen | Antriebskettenräder, Heckkettenräder, geteilte Kettenräder, Zahnradverbindungen
Kompatible Ketten | Plattenketten, Rundgliederketten, etc.
Optionale Materialien | Verschleißfester Gussstahl (ZG45, ZG310-570), hochmanganhaltiger Stahl (Mn13Cr2), legierter Stahl
Gießverfahren | Sandguss, verlorener Schaumguss
Maximale Bearbeitungsgröße | Ø3800mm x 1500mm
Kritische Maßtoleranz | ±0,005 mm (Präzisionsschleifen/-fräsen)
Gemeinsame Maßtoleranz | ±0,01 mm (normales Fräsen)
Härte der Zahnradoberflächen-Wärmebehandlung | HRC 55 - 62 (abhängig vom Material)
Verfügbare Dokumente | Materialqualitätszertifikat, Wärmebehandlungsbericht, Maßprüfbericht, zerstörungsfreier Prüfbericht (optional)

Herstellungsprozess

• Ingenieurberatung und Lösungsdesign: Ingenieure bewerten Ihre Ausrüstung, Materialien und Umgebung, um optimale Lösungen zu empfehlen.
• Präzisionsguss: Fortschrittlicher verlorener Schaum- oder Sandguss mit einer Toleranz von ±0,03 mm sorgt für eine dichte innere Struktur und hervorragende mechanische Eigenschaften.
• CNC-Präzisionsbearbeitung: Große horizontale Bearbeitungszentren (bis zu 2100 mm) stellen sicher, dass alle kritischen Maße die Anforderungen erfüllen oder übertreffen.
• Kontrollierte Wärmebehandlung: Induktionshärtung oder Härten/Anlassen für hervorragende Verschleißfestigkeit und Ermüdungsfestigkeit.
• Koordinatenmessung und Messung (CMM) Qualitätsprüfung: Strenge Prüfung der Maß- und Geometrietoleranzen für eine einwandfreie Lieferung.

Anwendungsbereiche

• Baustoffindustrie: Zementwerke, Betonmischanlagen (Transport von Klinker, Kalkstein, Sand/Kies)
• Bergbauindustrie: Metall- und Nichtmetallminen (Heben von Erz und Konzentrat)
• Energieindustrie: Wärmekraftwerke (Transport von Kohle und Flugasche)
• Häfen und Terminals: Massengutterminals (Be- und Entladen von Getreide, Erz, Düngemittel)
• Chemische Industrie: Düngemittel- und Chemiewerke (Transport von chemischen Rohstoffen)
• Getreideindustrie: Getreidesilos, Futtermühlen (vertikales Heben von Getreide und Futtermitteln)

FAQ-Highlights

• Der Preis spiegelt höhere Anfangskosten wider, aber niedrigere Gesamtkosten aufgrund der verlängerten Lebensdauer und reduzierter Ausfallzeiten.
• Geteilte Kettenräder sind genauso stark und steif wie integrale Kettenräder, mit einfacherem Austausch und Wartung.
• Der typische Produktionszyklus für Standardprodukte beträgt 15 Arbeitstage, wobei die Lieferzeit von Größe und Komplexität abhängt.

Merkmale / Technische Spezifikationen

• Bearbeitungsgenauigkeit: ±0,005 mm (kritisch), ±0,01 mm (gemeinsam)
• Härte der Wärmebehandlung: HRC 55-62
• Maximale Bearbeitungsgröße: Ø3800mm x 1500mm
• Materialien: Verschleißfester Gussstahl, hochmanganhaltiger Stahl, legierter Stahl
• Gießverfahren: Sandguss, verlorener Schaumguss
• Erhältlich als Antriebs-, Heck-, geteilte Kettenräder und Zahnradverbindungen
• Kompatibel mit Platten- und Rundgliederketten
• Qualitätsdokumente: Materialzertifikat, Wärmebehandlungsbericht, Maßprüfung, optionaler ZfP-Bericht
