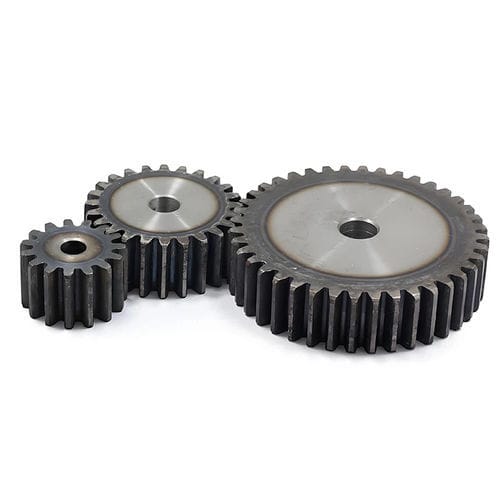

Stirnradsatz

gerade verzahntNabenmit Nockenwelle

Unser kundenspezifisches Superzahnrad aus Metall erreicht eine Genauigkeit von ISO 5 (entspricht GB 5/DIN 5) für Präzisionsgetriebe, die für nicht standardisierte Anwendungen entwickelt wurden, die außergewöhnliche Leistungen erfordern. Durch den Einsatz von japanischen Fuji KPS30 Zahnradschabmaschinen und Ningjiang YK3610IV CNC-Wälzfräsmaschinen gewährleisten wir Innen-/Außendurchmesser- und Dickentoleranzen innerhalb von ±0,01 mm - ideal für hochpräzise mechanische Systeme in der Automatisierung, Luft- und Raumfahrt und medizinischen Geräten. Highlight Eigenschaften Präzision der Stufe ISO 5 Gesamte kumulierte Abweichung der Zahnteilung Fp≤0.012mm, Gesamtabweichung des Zahnprofils Fa≤0.006mm, erreicht ISO 5/GB 5/DIN 5 Niveau Standard. ±0,01mm Toleranzkontrolle ID / OD / Dicke Vollmaßtoleranz ≤ ±0,01mm, unter Verwendung der Prozesskette "Schabeschlichten + Präzisionsdrehen + CMM-Kompensation". Nicht-Standard-Anpassung Modul M1~M8 (unterstützt M0.3 Mikro-Präzisionszahnräder), unbegrenzte Anzahl von Zähnen, Eingriffswinkel 20°±1° einstellbar. Spezielle Zahnformen (beschnittene Zähne/Trommelzähne), Wellenlöcher, Keilnuten und andere Nicht-Standard-Strukturen können nach den von Ihnen gelieferten Zeichnungen angepasst werden. Vielfältige Materialien und Verfahren Werkstoff-Matrix: S45C, 304 rostfreier Stahl, Aluminiumlegierung, Kupferlegierung, Nylon 66 usw. (Unterstützung für kundenspezifische Materialien). Wärmebehandlung: Anlassen, Hochfrequenzabschrecken, Nitrieren (hartes Schabverfahren, angepasst an das Material HRC50+).
