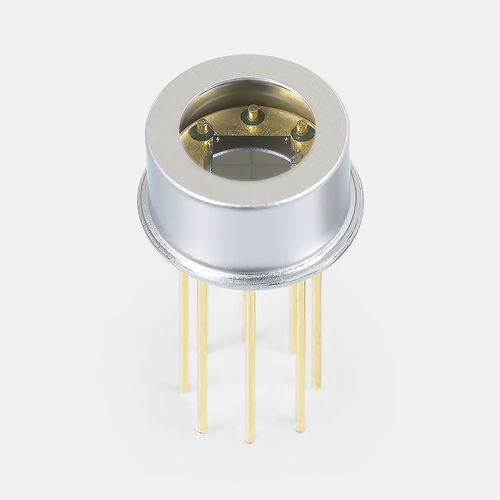

Fotodiode mit Quadranten S16803

UVLamellenPIN

Übersicht
Der S16803 ist eine Quadrant‑Silizium (Si) PIN‑Fotodiode mit einem 4‑Segment‑photosensitiven Bereich in zweidimensionaler Anordnung. Entwickelt für Positionsdetektion, Laser‑Achsausrichtung und zuverlässige Überwachung von UV‑Bestrahlung.

Eigenschaften

• Quadrant (2 × 2) 4‑Segment‑Element
• Hohe Empfindlichkeit im UV‑Bereich
• Für die zuverlässige Überwachung von UV‑Licht ausgelegt
• Keine Harze verwendet, die Ausgasung verursachen

Spezifikationen

• Anzahl der Elemente: 4‑Segment
• Gehäuse: Metall
• Gehäusekategorie: TO‑5
• Kühlung: Nicht gekühlt
• Spektraler Ansprechbereich: 190–1000 nm
• Wellenlänge der Spitzenempfindlichkeit (typ.): 780 nm
• Photosensitivität (typ.): 0,125 A/W (Messbedingung: λ = 200 nm)
• Dunkelstrom (max.): 500 pA (V_R = 10 V)
• Grenzfrequenz (typ.): 90 MHz (λ = 405 nm, V_R = 10 V)
• Terminalkapazität (typ.): 10 pF (V_R = 10 V, f = 1 MHz)
• Messbedingung: Typ. Ta = 25 °C, sofern nicht anders angegeben; Werte pro Element

Technische Merkmale

• Elementformat: Quadrant 2 × 2
• Gehäusematerial: Metall (TO‑5)
• Vorgesehene Anwendungen: Positionsdetektion, Laser‑Ausrichtung, UV‑Überwachung
• Typische Betriebsbedingungen und Messreferenzen oben angegeben
