Nahinfrarot-Fotodetektor S15535

Industrieschnell

Übersicht

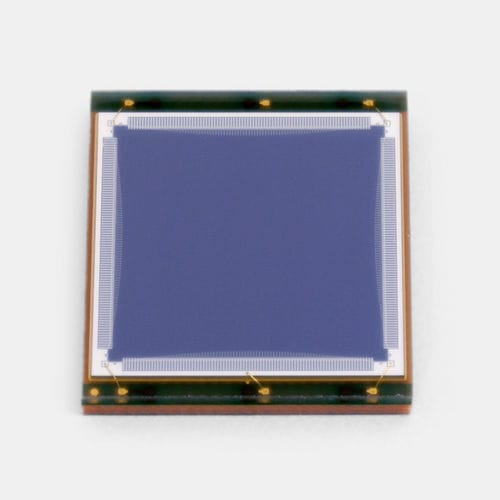

Der S15535 ist ein oberflächenmontierter zweidimensionaler positionssensitiver Detektor (PSD), entwickelt für hochpräzise Positionsmessungen in kompakten Baugruppen. Er bietet eine hervorragende Positionsdetektierbarkeit in einem kleineren Gehäuse als herkömmliche Modelle und ist für bleifreies Reflow-Löten geeignet.

Hauptmerkmale

• Oberflächenmontiertes Gehäuse (12.8 × 11.6 × 1.5 mm)
• Lichtempfindliche Fläche: 9 × 9 mm
• Maximale Empfindlichkeitswellenlänge: 980 nm (typ.)
• Photosensitivität: 0.6 A/W (typ.)
• Spektrale Empfindlichkeit: 380–1100 nm
• Niedriger Dunkelstrom und schnelle Anstiegszeit für präzise Messungen
• Für bleifreies Reflow-Löten geeignet

Typische Anwendungen

• Laserstrahl-Positionsüberwachung
• Optische Ausrichtung und Nachführung
• Maschinenvision und Robotik
• Industrielle Positionsmessung

Dokumentation
Datasheet verfügbar (488 KB, PDF).

Technische Daten

• Lichtempfindliche Fläche: 9 × 9 mm
• Gehäuse: Glas-Epoxid
• Gehäuseabmessungen: 12.8 × 11.6 × 1.5 mm
• Maximale Empfindlichkeitswellenlänge (typ.): 980 nm
• Photosensitivität (typ.): 0.6 A/W
• Spektraler Empfindlichkeitsbereich: 380 bis 1100 nm
• Dunkelstrom (max.): 50 nA
• Anstiegszeit (typ.): 2 μs
• Anschlusskapazität (typ.): 350 pF
• Zwischenelektrodenwiderstand (typ.): 7 kΩ
• Messbedingung: Typ. Ta = 25 ℃, sofern nicht anders angegeben
