Nahinfrarot-Fotodetektor S15534

NIRIndustrieschnell

Übersicht

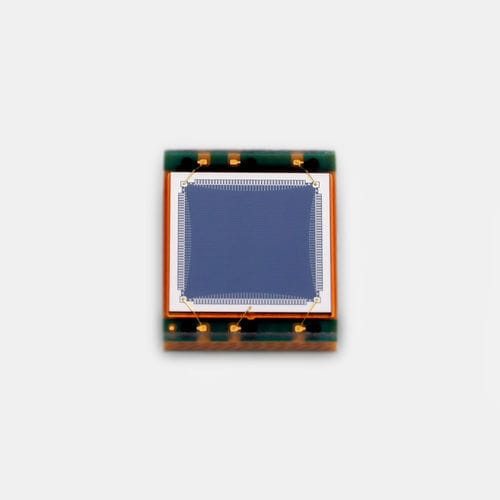

Der S15534 ist ein zweidimensionaler, positionssensitiver Detektor (PSD) in Oberflächenmontage und COB-Ausführung, entwickelt für präzise Positionsmessungen in kompakten Baugruppen. Er ist kleiner als der konventionelle S5990-01 und bietet weiterhin eine hohe Positionsauflösung für industrielle Sensorik und optische Ausrichtung.

Hauptmerkmale

• COB-Typ
• Hervorragende Positionsdetektierbarkeit
• Kompaktes Gehäuse: 7.21 × 5.96 × 1.5t mm
• Kompatibel mit bleifreiem Reflow-Löten

Spezifikationen (Tabelle)
lichtempfindliche Fläche: 4 × 4 mm
Gehäuse: Glas-Epoxid
Wellenlänge höchster Empfindlichkeit (typ.): 980 nm
Lichtempfindlichkeit (typ.): 0,6 A/W
Gehäusekategorie: SMD (Surface-mount type)
Spektraler Ansprechbereich: 380 bis 1100 nm
Dunkelstrom (max.): 10 nA
Anstiegszeit (typ.): 1 μs
Anschlusskapazität (typ.): 70 pF
Zwischenelektrodenwiderstand (typ.): 7 kΩ
Messbedingung: Typ. Ta=25 ℃, sofern nicht anders angegeben

Zusatzinformationen
Ein Datenblatt ist für dieses Produkt verfügbar. In der Produktdokumentation finden sich Auswahlhilfen und technische Hinweise zu PSDs sowie Hinweise zum Umgang bei SMD-Montage zur Unterstützung der Integration.

Technische Spezifikationen

• lichtempfindliche Fläche: 4 × 4 mm
• Gehäuse: Glas-Epoxid
• Wellenlänge höchster Empfindlichkeit (typ.): 980 nm
• Lichtempfindlichkeit (typ.): 0,6 A/W
• Gehäusekategorie: SMD
• Spektraler Ansprechbereich: 380 bis 1100 nm
• Dunkelstrom (max.): 10 nA
• Anstiegszeit (typ.): 1 μs
• Anschlusskapazität (typ.): 70 pF
• Zwischenelektrodenwiderstand (typ.): 7 kΩ
• Messbedingung: Typ. Ta=25 ℃
