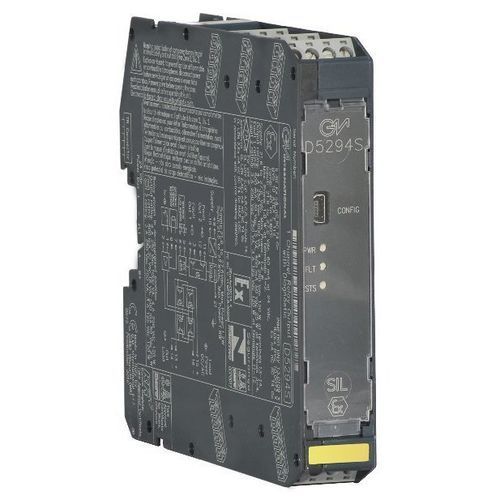

Programmierbares Relaismodul D5294S

SchaltSchwellenSicherheit

SIL3-Relaisausgangsmodul für 5 A NE/ND-Lasten mit LFDas D5294 ist ein Relaismodul, das sich zum Schalten von sicherheitsrelevanten Schaltkreisen bis zur SIL 3-Stufe für Hochrisikoindustrien eignet. Es bietet eine Isolierung zwischen Eingangs- und Ausgangskontakten. Es stellt 2+2 parallel und dann in Reihe geschaltete Schließerkontakte zur Verfügung, um Fehlauslösungen zu vermeiden und die Prozessverfügbarkeit zu erhöhen. Hohe Prozessverfügbarkeit SIL 3 Sicherheitsfunktion für normal erregte (NE) und normal nicht erregte (ND) / F&G Lasten ist verfügbar. Die Last kann in beiden Richtungen von der Versorgung getrennt werden. Eine breite Kompatibilität mit verschiedenen DCS/PLC ist gewährleistet: Die Prüfung der Ansteuerungsimpulse wird durch eine spezielle interne Schaltung ermöglicht, die ein Flackern der Kontakte und LEDs verhindert. Die Erkennung von Kurzschlüssen/Unterbrechungen auf der Leitung und unter der Last sowie die Überwachung der Lastspannung sind sowohl bei ausgeschalteter als auch bei eingeschalteter Last möglich. Der Fehler im Feld wird direkt an die SPS DO gespiegelt und durch Öffnen des Fehlerausgangs gemeldet. Die Diagnoseparameter sind programmierbar und können auch über Modbus überwacht/konfiguriert werden.SIL 3 / SC 3 für NE/ND-Lasten mit NE/ND-TreiberSIL 2 / SC 3 für FAULT OUTPUTSInstallation in Zone 2/Div. 2Bis zu 5 A Funktionsstrom / 6 A EinschaltstromLastabschaltung auf beiden Versorgungsleitungen verfügbarHohe Prozessverfügbarkeit zur Vermeidung von FehlauslösungenKompatibel mit DCS/PLC-ImpulsprüfungLeitungs- und Lastkurzschluss-/UnterbrechungserkennungLastspannungsüberwachungErdschlussüberwachungInterne SpulenintegritätsüberwachungFeldfehlerspiegelung an die PLC DOModbus RTU RS-485 für Überwachung & KonfigurationServicekontakt verfügbarEingangs-/Ausgangs-/VersorgungsisolationTechnische Spezifikationen:Versorgung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher. Stromverbrauch: 45 mA bei 24 Vdc (kein Fehler), typisch. Verlustleistung: 1.1 W @ 24 Vdc (kein Fehler), typisch.Eingang: 24 Vdc nom (21,6 bis 27,6 Vdc), verpolungssicher. Die Relaisspulen sind intern mit Suppressordioden geschützt. Stromaufnahme: 40 mA bei 24 Vdc (kein Fehler), typisch. Verlustleistung: 1.0 W @ 24 Vdc (kein Fehler), typisch Ausgang: Spannungsfreier 2+2 SPST-Relaiskontakt (2 parallele Kontakte in Reihe) an den Klemmen 13-15 und 14-16, geschlossen, wenn das Relais erregt ist, geöffnet im nicht erregten Zustand. Kontaktmaterial: Ag-Legierung (Cd-frei), vergoldet. Schaltleistung: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (ohmsche Last). Mindestschaltstrom der Kontakte: 1 mA. Einschaltstrom der Kontakte: 6 A bei 24 Vdc, 250 Vac. Mechanische / elektrische Lebensdauer: 5 * 10⁶ / 3 * 10⁴ Betrieb, typisch. Betätigungs-/Lösezeit: 30 ms / 30 ms, typisch.Fehler: Last- und Leitungskurzschluss/unterbrochener Stromkreis, Versorgungsspannung und Erdschlussüberwachung. Diagnose-Äquivalenzquelle: Wenn die Last ausgeschaltet ist, erzwingt die Diagnoseschaltung ein Erfassungssignal: 5,5 V Leerlauf, 10 mA Kurzschluss, typisch. Leitungs- und Lastwiderstand: programmierbar bis zu 50 kΩ. Laststrom: programmierbar bis zu 5 A. Versorgungsspannung der Last: programmierbar bis zu 250 Vdc/Vac. Erdschluss der Last: programmierbar bis zu 3 MΩ. Fehlersignalisierung: spannungsfreier DPST-Kontakt. Nennleistung Fehler 1: 0.5 A 30 Vac 15 VA, 0,5 A 50 Vdc 25 W (ohmsche Last). Nennleistung Fehler 2: 3 A 250 Vac 750 VA, 3 A 125 Vdc 120 W (ohmsche Last). Ansprechzeit: 4 s, typisch.Modbus-Schnittstelle: Modbus RTU RS-485 bis zu 115,2 kbps für Überwachung/Konfiguration/Steuerung.Isolierung: Ausgang/Eingang 2,5 kV; Ausgang/Versorgung 2,5 kV; Ausgang/Störungsausgänge 2,5 kV; Ausgang/RS485 Modbus 2,5 kV; Eingang/Versorgung 500 V; Eingang/Störungsausgang 1 500 V; Eingang/Störungsausgang 2 2,5 kV; Eingang/RS485 Modbus 500 V; Versorgung/Störungsausgang 1 500 V; Versorgung/Störungsausgang 2 2,5 kV; Versorgung/RS485 Modbus 500 V.Umweltbedingungen: Betriebstemperatur: -40 bis +70 °C. Lagertemperatur: -45 bis +80 °C.Montage: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Platine. Gewicht: ca. 195 g. Anschluss: durch polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG). Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
