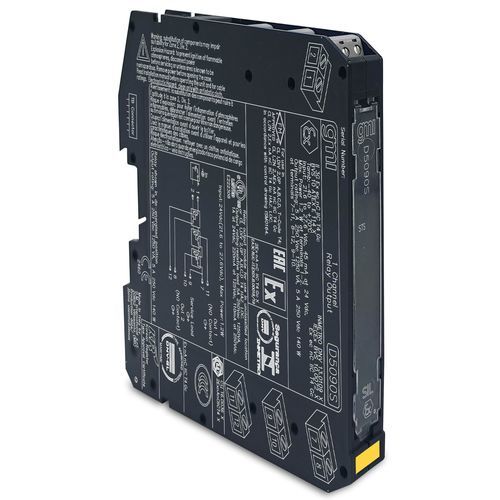

Sicherheitsrelaismodul D5090S

Hutschienen

Das D5090S ist ein Relaismodul, das für das Schalten von sicherheitsrelevanten Schaltkreisen bis zur SIL-3-Stufe ausgelegt ist und sich ideal für Hochrisikoindustrien eignet. Es gewährleistet die Isolation zwischen Eingangs- und Ausgangskontakten und verfügt über zwei normalerweise offene Kontakte für normalerweise energisierte (NE) Lasten, die eine Trennung auf beiden Versorgungsleitungen ermöglichen, sowie einen normalerweise geschlossenen Kontakt für Wartungszwecke. Es ist mit verschiedenen DCS/PLC-Systemen kompatibel, mit einem speziellen internen Schaltkreis für Impulstests, um Kontakt- und LED-Flackern zu verhindern. - SIL 3 / SC 3 für NE-Lasten mit NE-Treiber - Installation in Zone 2/Div. 2 - Bis zu 5 A Betriebsstrom / 6 A Einschaltstrom - Lasttrennung auf beiden Versorgungsleitungen möglich - Kompatibel mit DCS/PLC-Impulstests - Wartungskontakt verfügbar - Eingangs-/Ausgangsisolierung Technische Spezifikationen: - Eingang: 24 VDC nominal (21,6 bis 27,6 VDC), verpolungssicher. Relaiswicklungen sind intern durch Suppressordioden geschützt. - Stromverbrauch: 45 mA bei 24 VDC, typisch. - Leistungsaufnahme: 1,1 W bei 24 VDC, typisch. Ausgang: - Typ: 1 spannungsfreier SPDT-Relaiskontakt mit Ausgängen: Klemmen 1-13 Ausgang 21 (NO-Kontakt) und Klemmen 13-15 Service-Lastausgang (NC-Kontakt); 1 spannungsfreier SPST-Relaiskontakt mit Ausgang Out 2 (NO-Kontakt) Klemmen 14-22. - Kontaktmaterial: Ag-Legierung (Cd-frei), vergoldet. - Kontaktbelastbarkeit: 5 A 250 VAC 1250 VA, 5 A 250 VDC 140 W (ohmsche Last). - Min. Schaltstrom: 1 mA. - Einschaltstrom des Kontakts: 6 A bei 24 VDC, 250 VAC. - Mechanische/elektrische Lebensdauer: Betrieb 5 * 10⁶ / 3 * 10⁴, typisch. - Schalt-/Rückfallzeit: 55/30 ms, typisch. Isolation: - Prüfspannung: Eingang/alle Ausgänge 2,5 kV; Ausgang 1/Ausgang 2 500V. Umgebungsbedingungen: - Betriebstemperatur: -40 bis +70 °C. - Lagertemperatur: -45 bis +80 °C. Montage: - Typ: 35 mm DIN-Schiene oder kundenspezifische Anschlussplatte. - Gewicht: Ca. 125 g. - Anschluss: Über polarisierte steckbare Schraubklemmen für Drähte bis zu 2,5 mm² (13 AWG). - Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm. - Anzahl der Kanäle: 1 - Status: Aktiv
