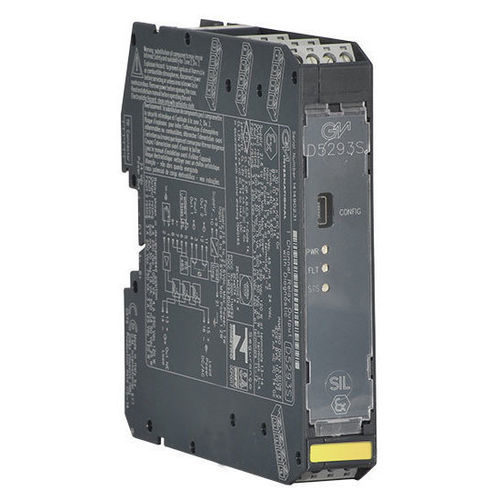

DC-Relaismodul D5293S

ACprogrammierbarSchalt

Das D5293S ist ein Relaismodul, das sich zum Schalten von sicherheitsrelevanten Schaltkreisen bis zur Stufe SIL 3 in Hochrisikoindustrien eignet. Es bietet eine Isolierung zwischen Eingangs- und Ausgangskontakten. Es stellt zwei NO-Kontakte für normal erregte (NE) Lasten zur Verfügung, um die Last auf beiden Versorgungsleitungen abzuschalten, und einen NC-Kontakt für Servicezwecke. Die Last kann in beiden Richtungen von der Versorgung getrennt werden. Eine breite Kompatibilität mit verschiedenen DCS/PLC ist gewährleistet: Die Prüfung der Ansteuerungsimpulse wird durch einen speziellen internen Schaltkreis ermöglicht, der ein Flackern der Kontakte und LEDs verhindert. Die Erkennung von Kurzschlüssen/Unterbrechungen auf der Leitung und unter der Last sowie die Überwachung der Lastspannung sind sowohl bei ausgeschalteter als auch bei eingeschalteter Last möglich. Der Fehler im Feld wird direkt an die SPS DO gespiegelt und durch Öffnen des Fehlerausgangs gemeldet. Die Diagnoseparameter sind programmierbar und können auch über Modbus überwacht/konfiguriert werden.SIL 3 / SC 3 für NE-Lasten mit NE-TreiberSIL 2 / SC 3 für FAULT OUTPUTSInstallation in Zone 2/Div. 2Bis zu 5 A Funktionsstrom / 6 A EinschaltstromLastabschaltung auf beiden Versorgungsleitungen verfügbarKompatibel mit DCS/PLC-ImpulsprüfungLeitungs- und Lastkurzschluss-/UnterbrechungserkennungLastspannungsüberwachungFeldfehlerspiegelung zur PLC DOModbus RTU RS-485 für Überwachung & KonfigurationServicekontakt verfügbarEingangs-/Ausgangs-/VersorgungsisolierungTechnische Spezifikationen:Versorgung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher. Stromverbrauch: 40 mA bei 24 V (kein Fehler), typisch. Verlustleistung: 1.0 W @ 24 V (kein Fehler), typisch.Eingang: 24 Vdc nom (21,6 bis 27,6 Vdc), verpolungssicher. Die Relaisspulen sind intern mit Suppressordioden geschützt. Stromaufnahme: 40 mA bei 24 Vdc (kein Fehler), typisch. Verlustleistung: 1.0 W @ 24 Vdc (kein Fehler), typisch Ausgang: Spannungsfreier 1 + 1 SPST-Relaiskontakt an den Klemmen 13-15 und 14-16, öffnet, wenn das Relais nicht erregt ist (ausfallsicherer Zustand), schließt im erregten Zustand. Kontaktmaterial: Ag-Legierung (Cd-frei), vergoldet. Schaltleistung: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (ohmsche Last). Mindestschaltstrom der Kontakte: 1 mA. Einschaltstrom der Kontakte: 6 A bei 24 Vdc, 250 Vac. DC- und AC-Lastschaltvermögen: siehe Betriebsanleitung. Kontaktstromreduzierung: siehe Betriebsanleitung. Mechanische / elektrische Lebensdauer: 5 * 10⁶ / 3 * 10⁴ Betrieb, typisch. Betätigungs-/Lösezeit: 30 ms / 30 ms, typisch.Fehler: Kurzschluss/Unterbrechung von Last und Leitung, Überwachung der Versorgungsspannung. Leitungs- und Lastwiderstand: programmierbar bis zu 50 kΩ. Laststrom: programmierbar bis zu 5 A. Lastversorgungsspannung: programmierbar bis zu 250 Vdc/Vac. Fehlersignalisierung: spannungsfreier DPST-Kontakt. Nennwert Fehler 1: 0.5 A 30 Vac 15 VA, 0,5 A 50 Vdc 25 W (ohmsche Last). Nennleistung Fehler 2: 3 A 250 Vac 750 VA, 3 A 125 Vdc 120 W (ohmsche Last). Ansprechzeit: 4 s, typisch.Modbus-Schnittstelle: Modbus RTU RS-485 bis zu 115,2 kbps für Überwachung/Konfiguration/Steuerung.Isolierung: Prüfspannung: Out/In 2,5 kV; Out/Supply 2,5 kV; Out/Fault Outs 2,5 kV; Out/RS485 Modbus 2,5 kV; In/Supply 500 V; In/Fault Out 1 500 V; In/Fault Out 2 2,5 kV; In/RS485 Modbus 500 V; Supply/Fault Out 1 500 V; Supply/Fault Out 2 2,5 kV; Supply/RS485 Modbus 500 V.Umweltbedingungen: Betriebstemperatur: -40 bis +70 °C. Lagertemperatur: -45 bis +80 °C.Montage: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Platine. Gewicht: ca. 230 g. Anschluss: über polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG). Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
