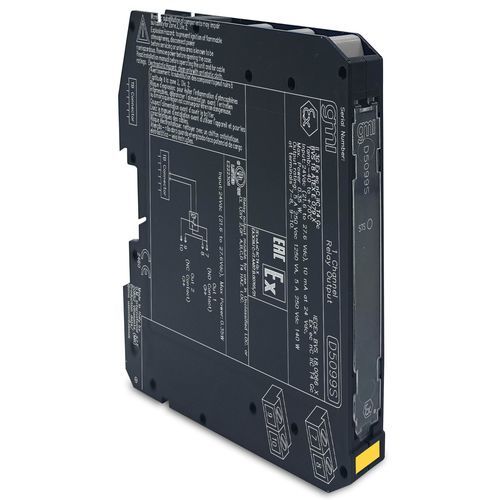

DC-Relaismodul D5099S

ACAktivierungSchalt

Der D5099S ist ein Relaismodul, das einen SPDT-Kontakt (Single Pole Double Throw) bietet, der vom Eingang isoliert ist. Es ist für den Einsatz mit 5 A Lasten ausgelegt und eignet sich für die Installation in Zone 2/Div. 2 Gefahrenbereichen. Die Kompatibilität mit bestimmten DO-Karten mit Pulstests muss überprüft werden. - Installation in Zone 2/Div. 2 - Bis zu 5 A funktional / 6 A Einschaltstrom - Sowohl NO (Normalerweise Offen) als auch NC (Normalerweise Geschlossen) Kontakte verfügbar - Niedriger Aktivierungsstrom der Spule (< 10 mA) - Eingangs-/Ausgangsisolierung Eingang: - Typ: 24 Vdc nominal (21,6 bis 27,6 Vdc). Relaiswicklungen sind intern mit Suppressordioden geschützt. - Stromverbrauch: 10 mA @ 24 Vdc, typisch. - Leistungsverlust: 0,24 W @ 24 Vdc, typisch. Ausgang: - Typ: Spannungsfreier SPDT-Relaiskontakt: NO-Kontakt an den Klemmen 7-8 und NC-Kontakt an den Klemmen 9-10. Klemmen 7-8 (NO) sind offen, wenn das Relais nicht erregt ist, geschlossen, wenn es erregt ist. Klemmen 9-10 (NC) sind geschlossen, wenn das Relais nicht erregt ist, offen, wenn es erregt ist. - Kontaktmaterial: Ag-Legierung (Cd-frei), vergoldet. - Kontaktbelastbarkeit: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (ohmsche Last). - Mindestschaltstrom des Kontakts: 1 mA. - Einschaltstrom des Kontakts: 6 A @ 24 Vdc, 250 Vac. - DC- und AC-Schaltvermögen: Siehe Bedienungsanleitung. - Mechanische / elektrische Lebensdauer: 5 × 10⁶ / 3 × 10⁴ Schaltungen, typisch. - Schalt-/Rückfallzeit: 6 ms / 12 ms, einschließlich Kontaktprellzeit, typisch. Isolierung: - Prüfspannung: Ausgang/Eingang 1,5 kV. Umgebungsbedingungen: - Betriebstemperatur: –40 bis +70 °C. - Lagertemperatur: –45 bis +80 °C. Montage: - Typ: Auf kundenspezifischer Anschlussplatte. - Gewicht: Ca. 100 g. - Anschluss: Über polarisierte steckbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG). - Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm. Status: AKTIV Kanäle: 1 Technische Spezifikationen / Merkmale: - Relais-Ausgangsmodul für 5 A Lasten - SPDT-Kontakt vom Eingang isoliert - Installation in Zone 2/Div. 2 - Bis zu 5 A funktional, 6 A Einschaltstrom - NO- und NC-Kontakte verfügbar - Niedriger Spulenstrom (<10 mA) - Eingangs-/Ausgangsisolierung - Betriebstemperatur: –40 bis +70 °C - Abmessungen: 12,5 x 123 x 120 mm - Gewicht: ~100 g
