AC-Relaismodul D5098S

SchaltSicherheitHutschienen

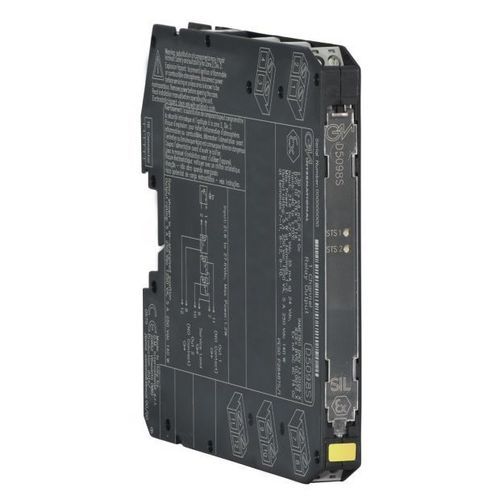

SIL3-Relaisausgangsmodul für 5 A NE-LastenDas D5098 ist ein Relaismodul, das sich zum Schalten von sicherheitsrelevanten Schaltkreisen bis zur SIL 3-Stufe in Hochrisikoindustrien eignet. Es bietet eine Isolierung zwischen Eingangs- und Ausgangskontakten. Es stellt NO-Kontakte für bis zu zwei normal erregte (NE) Lasten und NC-Kontakte für Servicezwecke zur Verfügung. Eine breite Kompatibilität mit verschiedenen DCS/PLC ist gewährleistet: Die Prüfung von Antriebsimpulsen wird durch einen dedizierten internen Schaltkreis ermöglicht, der das Flackern von Kontakten und LEDs verhindert.SIL 3 / SC 3 für NE-Lasten mit NE-TreiberInstallation in Zone 2Bis zu 5 A Funktionsstrom / 6 A EinschaltstromKompatibel mit DCS/PLC-ImpulsprüfungServicekontakt verfügbarEingangs-/AusgangsisolierungTechnische Spezifikationen:Eingang:Typ: 24 Vdc nom (21,6 bis 27,6 Vdc), verpolungssicher. Die Relaisspulen sind intern mit Suppressordioden geschützt.Stromaufnahme: 45 mA bei 24 Vdc, typischVerlustleistung: 1.1 W (D5098D), @ 24 Vdc, typischAusgang:Typ: 1 spannungsfreier SPDT-Relaiskontakt, identifiziert mit Ausgängen: Out 1 (Schließer) Klemmen 7-8 und Service Load Out 1 (Öffner) Klemmen 7-11; 1 spannungsfreier SPDT-Relaiskontakt, identifiziert mit den Ausgängen Out 2 (Schließer) Klemmen 9-10 und Service Load Out 2 (Öffner) Klemmen 9-12 (nur für D5098D). Die Klemmen 7-8 (Out 1) und 9-10 (Out 2, nur für D5098D) sind offen, wenn das Relais nicht erregt ist, und geschlossen, wenn das Relais erregt ist. Die Service-Lastausgänge (nicht SIL) an den Klemmen 7-11 und 9-12 (nur bei D5098D) sind normalerweise geschlossen, wenn das Relais stromlos ist, und offen, wenn das Relais erregt ist.Kontaktmaterial: Ag-Legierung (Cd-frei), vergoldet, Schaltleistung: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (ohmsche Last).Kontakt-Minimalschaltstrom: 1 mA.Kontakt-Einschaltstrom: 6 A @ 24 Vdc, 250 Vac.DC- und AC-Lastschaltvermögen: siehe Betriebsanleitung.Kontaktstrom-Derating: siehe Betriebsanleitung.Mechanische / elektrische Lebensdauer: 5 * 10⁶ / 3 * 10⁴ Betrieb, typisch.Anzugs- / Abfallzeit: 30 ms / 20 ms, typisch.Isolation:Prüfspannung: Ausgang/Eingang 1,5 kV; Eingang/Eingang 500 V; Ausgang/Ausgang 1,5 kV.Umweltbedingungen:Betriebstemperatur: -40 bis +70 °C.Lagertemperatur: -45 bis +80 °C.Montage:Typ: DIN-Schiene 35 mm, oder auf kundenspezifischer Term. Gewicht: ca. 110 gAnschluss: polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
