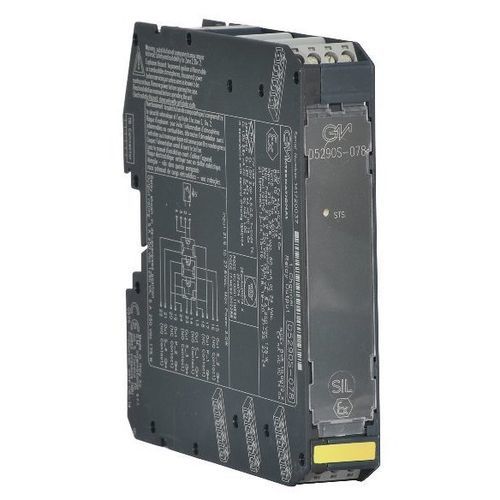

AC-Relaismodul D5290S-078

SchaltSicherheitHutschienen

Das D5290-078 ist ein Relaismodul, das sich zum Schalten von sicherheitsrelevanten Schaltkreisen bis zur Stufe SIL 3 in Hochrisikoindustrien eignet. Es bietet eine Isolierung zwischen Eingangs- und Ausgangskontakten. Es stellt bis zu vier Schließer und zwei Öffner zur Verfügung, die extern für mehrere stromführende (NE) oder stromlose (ND) Lasten mit einfacher oder beidseitiger Abschaltung der Versorgungsleitungen und zusätzliche Service-Lasten angeschlossen werden können. Eine weitgehende Kompatibilität mit verschiedenen DCS/PLC ist gewährleistet: Die Prüfung der Ansteuerungsimpulse wird durch eine spezielle interne Schaltung ermöglicht, die ein Flackern der Kontakte und LEDs verhindert. Dieses Relaismodul ist nicht für Anwendungen mit geringem Stromverbrauch geeignet (System-zu-System-Signalisierung, Ansteuerung von LEDs, usw.).SIL 3 / SC 3 für NE/ND-Lasten mit NE/ND-TreiberInstallation in Zone 2/Div. 2Bis zu 5 A Funktionsstrom / 8 A EinschaltstromLastabschaltung auf beiden Versorgungsleitungen verfügbarKompatibel mit DCS/PLC-ImpulsprüfungServicekontakt verfügbarMehrere Kontakte (bis zu 4 NE- oder 2 ND-Lasten)Eingangs-/AusgangsisolierungTechnische Spezifikationen:Eingang:Spannung: 24 Vdc nom (21,6 bis 27,6 Vdc), verpolungssicher. Die Relaisspulen sind intern mit Suppressordioden geschützt.Stromaufnahme: 60 mA bei 24 Vdc, typisch.Verlustleistung: 1.5 W @ 24 Vdc, typisch.Ausgang:Typ: 2 spannungsfreie SPDT (= Schließer + 2 parallele Öffner) Relaiskontakte, gekennzeichnet mit Ausgängen: Out S_1 & Out P_1 und Out S_3 & Out P_2; 2 spannungsfreie SPST (NO) Relaiskontakte, identifiziert mit: Ausgang S_2 und Ausgang S_4. Die Klemmen 13-14 (Out S_1), 15-16 (Out S_2), 21-22 (Out S_4) und 23-24 (Out S_3) sind offen, wenn das Relais nicht erregt ist, und geschlossen, wenn das Relais erregt ist. Die Klemmen 17-18 (Out P_1) und 19-20 (Out P_2) sind: geschlossen, wenn das Relais stromlos ist, offen, wenn das Relais angezogen ist Kontaktmaterial: Ag-Legierung (Cd-frei) oder AgSnO2.Schaltleistung: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 175 W (ohmsche Last).Kontakt-Einschaltstrom: 8 A @ 30 Vdc, 250 Vac.Kontakt-Min.-Schaltstrom: 100 mA.DC- und AC-Lastschaltvermögen: siehe Bedienungsanleitung.Mechanische / elektrische Lebensdauer: 10 * 10⁶ / 5 * 10⁴ Betrieb, typisch.Anzugs- / Abfallzeit: 55 ms / 25 ms, typisch.Isolierung:Typ: Input/All Outs 2,5 kV; Out S_1 & Out P_1/Out S_3 & Out P_2, Out S_2, Out S_4 500 V; Out S_3 & Out P_2/Out S_2, Out S_4 500 V; Out S_2/Out S_4 500 V.Umgebungsbedingungen:Betriebstemperatur: -40 bis +60 °C.Lagertemperatur: -45 bis +80 °C.Montage:Typ: DIN-Schiene 35 mm, oder auf kundenspezifischer Term. Gewicht: ca. 145 g.Anschluss: polarisierte, steckbare, trennbare Schraubklemmen für Anschlüsse bis zu 2,5 mm² (13 AWG).Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
