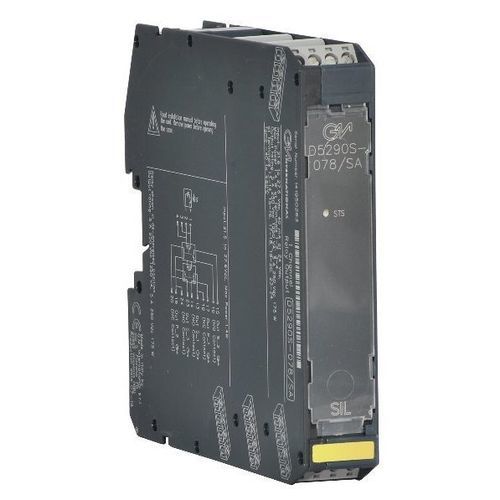

AC-Relaismodul D5290S-078/SA

SchaltSicherheitHutschienen

SIL3-Relaisausgangsmodul für 5 A NE/ND-LastenDas D5290-078/SA ist ein Relaismodul, das sich zum Schalten von sicherheitsrelevanten Schaltkreisen bis zur SIL 3-Stufe für Hochrisikoindustrien eignet. Es bietet eine Isolierung zwischen Eingangs- und Ausgangskontakten. Es stellt bis zu vier NO-Kontakte und zwei NC-Kontakte zur Verfügung, die extern für mehrere normal erregte (NE) oder normal abgeschaltete (ND) Lasten mit einfacher oder beidseitiger Unterbrechung der Versorgungsleitungen und zusätzliche Servicelasten angeschlossen werden können. Die Kompatibilität mit bestimmten DO-Karten mit Impulsprüfung muss überprüft werden. Dieses Relaismodul ist nicht für Anwendungen mit geringem Stromverbrauch geeignet (System-zu-System-Signalisierung, Ansteuerung von LEDs usw.).SIL 3 / SC 3 für NE/ND-Lasten mit NE-TreiberBis zu 5 A Funktionsstrom / 8 A EinschaltstromLastabschaltung auf beiden Versorgungsleitungen verfügbarServicekontakt verfügbarMehrere Kontakte (bis zu 3 NE-Lasten)Eingangs-/AusgangsisolierungStatus: AKTIVKanäle: 1EingangSpannung24 Vdc nom (21,6 bis 27,6 Vdc), verpolungssicher. Die Relaisspulen sind intern mit Suppressordioden geschützt.Stromaufnahme40 mA bei 24 Vdc, typisch.Verlustleistung1,0 W bei 24 Vdc, typisch.AusgangTyp2 spannungsfreie SPDT-Relaiskontakte (= Schließer + 1 oder 2 parallele Öffner), die mit den Ausgängen identifiziert werden: Out S_1 & Out P_1 (1 NC) und Out S_3 & Out P_2 (2 NC); 1 spannungsfreier SPST (NO) Relaiskontakt identifiziert mit: Ausgang S_2. Die Klemmen 13-14 (Out S_1), 15-16 (Out S_2) und 23-24 (Out S_3) sind offen, wenn das Relais nicht erregt ist, und geschlossen, wenn das Relais erregt ist. Die Klemmen 17-18 (Out P_1) und 19-20 (Out P_2) sind: im stromlosen Zustand des Relais geschlossen, im erregten Zustand des Relais geöffnet.KontaktmaterialAg-Legierung (Cd-frei).Kontaktleistung5 A 250 Vac 1250 VA, 5 A 250 Vdc 175 W (ohmsche Last).Kontakt-Einschaltstrom8 A @ 30 Vdc, 250 Vac.Kontakt-Min.-Schaltstrom100 mA.DC- und AC-Lastschaltvermögensiehe Bedienungsanleitung.Mechanische / elektrische Lebensdauer10 * 10⁶ / 5 * 10⁴ Betrieb, typisch.Betätigungs- / Auslösezeit7 ms / 8 ms, typisch.IsolationTypEingang/Alle Ausgänge 2,5 kV; Out S_1 & Out P_1/Out S_3 & Out P_2, Out S_2 500 V; Out S_3 & Out P_2/Out S_2 500 V.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +60 °C.Lagertemperaturgrenzen -45 bis +80 °C.MontageTypDIN-Schiene 35 mm.Gewichtetwa 145 g.Anschlussdurch verpolungssichere, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen: EMC (Eurasische Gemeinschaft), Maritime (DNV-GL, KR), SIL (TUV SUD)Konformitätserklärungen: EU-Konformitätserklärung für D5000-Relais für den sicheren Bereich, Konformitätserklärung für G3-KonformitätTechnische Daten:Eingangsspannung: 24 Vdc nom (21,6 bis 27,6 Vdc)Stromverbrauch: 40 mA @ 24 VdcVerlustleistung: 1.0 W @ 24 VdcRelaiskontakte: Bis zu 4 NO und 2 NCCKontakte: 5 A 250 Vac / 5 A 250 VdcKontakteinschaltstrom: 8 AMKleinster Schaltstrom: 100 mAIsolierung: Eingang/Alle Ausgänge 2,5 kVOBetriebstemperatur: -40 bis +60 °CMontage: DIN-Schiene 35 mmGewicht: ~145 gAbmessungen: 22.5 x 123 x 120 mm
