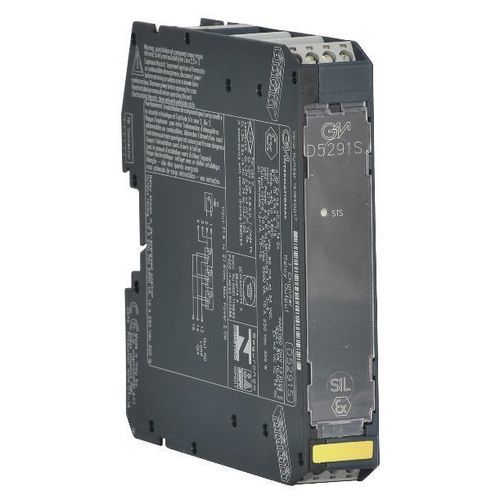

AC-Relaismodul D5291S

SchaltSicherheitHutschienen

Das D5291 ist ein Relaismodul, das sich zum Schalten von sicherheitsrelevanten Schaltkreisen bis zur Stufe SIL 3 in Hochrisikoindustrien eignet. Es bietet eine Isolierung zwischen Eingangs- und Ausgangskontakten. Es verfügt über einen Schließer- und einen Öffnerkontakt für stromlose Lasten (ND), entweder mit stromloser oder stromführender Spule, sowie einen Kontakt für Servicezwecke. Eine weitgehende Kompatibilität mit verschiedenen DCS/PLC ist gewährleistet: Die Prüfung der Ansteuerungsimpulse wird durch eine spezielle interne Schaltung ermöglicht, die ein Flackern der Kontakte und LEDs verhindert. Dieses Relaismodul ist nicht für Anwendungen mit geringem Stromverbrauch geeignet (System-zu-System-Signalisierung, Ansteuerung von LEDs usw.).SIL 3 / SC 3 für ND-Lasten mit ND/NE-TreiberInstallation in Zone 2/Div. 2Bis zu 10 A Funktionsstrom / 16 A EinschaltstromKompatibel mit DCS/PLC-ImpulsprüfungServicekontakt verfügbarEingangs-/AusgangsisolierungTechnische Daten:Eingang:Typ: 24 Vdc nom (21,6 bis 27,6 Vdc), verpolungssicher. Die Relaisspulen sind intern mit Suppressordioden geschützt.Stromaufnahme: 60 mA bei 24 Vdc, typisch.Verlustleistung: 1.5 W @ 24 Vdc, typisch.Ausgang:Typ: Spannungsfreier SPDT-Relaiskontakt. Klemmen 13-14, offen, wenn das Relais nicht erregt ist, geschlossen im erregten Zustand. Klemmen 13-15, geschlossen, wenn das Relais nicht erregt ist, geöffnet im erregten Zustand.Kontaktmaterial: Ag-Legierung (Cd-frei) oder AgSnO2.Schaltleistung: 10 A 250 Vac 2500 VA, 10 A 250 Vdc 300 W (ohmsche Last).Kontakt-Einschaltstrom: 16 A @ 24 Vdc, 250 Vac.Kontakt-Mindestschaltstrom: 100 mA.DC- und AC-Lastschaltvermögen: siehe Betriebsanleitung.Mechanische / elektrische Lebensdauer: 10 * 10⁶ / 5 * 10⁴ Betrieb, typisch.Anzugs- / Abfallzeit: 40 / 25 ms, typisch.Isolation:Prüfspannung: In/Out 2,5 kV.Umweltbedingungen:Betriebstemperatur: -40 bis +60 °C.Lagertemperatur: -45 bis +80 °C.Montage:Typ: DIN-Schiene 35 mm, oder auf kundenspezifischer Term. Gewicht: ca. 165 g.Anschluss: über polarisierbare, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG).Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
