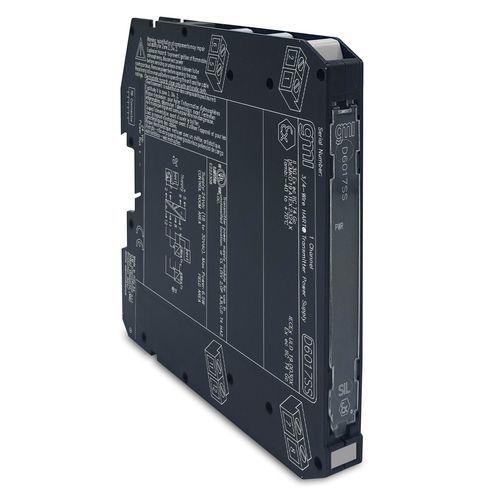

Isolierter Repeater D6017SS

SIL 3HART

Das Modul Repeater Power Supply D6017 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung für die Speisung von 3- und 4-Leiter-4-20-mA-Transmittern und wiederholt den Strom im erdfreien Stromkreis zur Ansteuerung einer Last. Die Schaltung ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 3 / SC 3Installation in Zone 2/Div. 2Feldisolierte Stromversorgung für 3/4-Draht Tx4-20 mA Aktiver Eingang, Quelle-Senke-AusgangHART®-kompatibelEingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:Versorgung: Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher. Stromaufnahme: 270 mA bei 24 Vdc mit 200 mA Versorgung und 20 mA Ausgangssignal an 250 Ω, typisch. Verlustleistung: 1.75 W @ 24 Vdc bei 200 mA Versorgung und 20 mA Ausgangssignal an 250 Ω, typisch.Eingang: Typ: 4 bis 20 mA (Spannungsabfall ≤ 6 V), Messbereich 0 bis 24 mA. Transmitter-Netzspannung: 24 V nominal, 23 V minimal bei 200 mA. Nennstrom: 200 mA (rücksetzbare Sicherung), mit linearem Derating bis auf 150 mA, von 50 bis 70°C. HART-Impedanz: 225 Ω, typisch.Ausgang: Strombereich: 4 bis 20 mA, begrenzt auf 25 mA. Sink out Spannungsbereich: 2 bis 30 V. Konventionelle Tx-Last: 0 bis 550 Ω. Smart Tx-Last: 250 Ω nom (150 bis 500 Ω). Ansprechzeit: 10 ms (10 bis 90 % Schrittänderung) Leistung: Ref. Bedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur. Kalibriergenauigkeit: ≤ ± 20 µA. Linearitätsgenauigkeit: ≤ ± 20 µA. Temperatureinfluss: ≤ ± 2 µA/°C.Isolierung: Typ: Versorgung/In 500 V; Versorgung/Ausgang 500 V; Eingang/Ausgang 500 V; Feldversorgung/In 500 V; Feldversorgung/Ausgang 500 V; Feldversorgung/Versorgung 500 V.Umgebungsbedingungen: Betriebstemperatur: -40 bis +70 °C. Lagertemperatur: -45 bis +80 °C.Montage: Typ: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Platine. Gewicht: ca. 155 g. Anschluss: über polarisierbare, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG). Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
