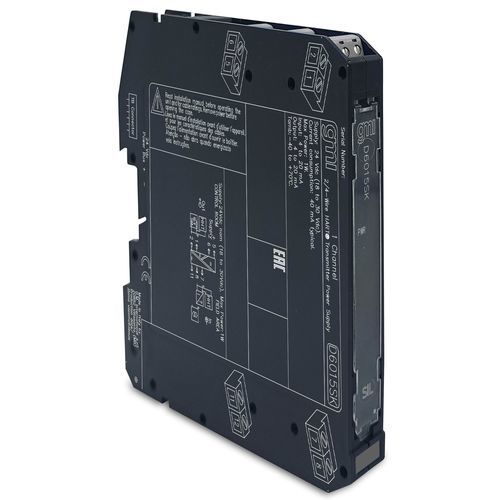

Analoger Signalaufbereiter D6015SK

4-20 mAmit DC Stromzufuhrfür DIN-Schiene

SIL2 2/4-Leiter HART® Transmitter Power SupplyDas Modul Repeater Power Supply D6015 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien den SIL 2 Level erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung für die Speisung herkömmlicher aktiver oder passiver 4-20-mA-Transmitter mit 2 Drähten und wiederholt den Strom im erdfreien Stromkreis zur Ansteuerung einer Last. Die Schaltung ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 2 / SC 34-20 mA Aktiv-Passiv-Eingang, Quelle-Senke-AusgangHART®-kompatibelEingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungStatus: AKTIVKanäle: 1VersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme40 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung1,0 W @ 24 Vdc mit 20 mA Ausgang, typisch.EingangTyp4 bis 20 mA (separat versorgter Eingang, Spannungsabfall ≤ 0,5 V) oder 4 bis 20 mA (2 Drähte Tx-Strom begrenzt ≈ 25 mA), Lesebereich 0 bis 24 mA.Transmitter-Leitungsspannung16,5 V Minimum @ 20 mA.AusgangTyp4 bis 20 mA, an max. 600 Ω Last im Quellenmodus; V min. 2 V @ 0 Ω Last V max. 30 V im Senkenmodus (max. Lastwiderstand 600 Ω), strombegrenzt bei ≈ 25 mA.Ansprechzeit5 ms.LeistungsRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 20 μA.Linearitätsgenauigkeit≤ ± 10 μA.Temperatureinfluss≤ ± 2 μA/°C.IsolationPrüfspannungIn/Out 2,5 kV; In/Supply 2,5 kV; Out/Supply 500 V.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °C.Lagertemperaturgrenzen -45 bis +80 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Board.Gewichtca. 130 g.AnschlussDurch polarisierte, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen: EMC (EAC EMC Konformitätserklärung), Metrologische Zertifikate (Weißrussland, Kasachstan, Russland), SIL (TUV IT 25 SIL 0634)Konformitätserklärungen: EU-Konformitätserklärung für die Serie D6000, Konformitätserklärung für G3-KonformitätTechnische Daten:Versorgungsspannung: 24 Vdc nom (18 bis 30 Vdc)Stromaufnahme: 40 mA bei 24 Vdc mit 20 mA AusgangVerbrauchsleistung: 1.0 W @ 24 Vdc mit 20 mA AusgangEingang: 4 bis 20 mA, Spannungsabfall ≤ 0,5 V, Lesebereich 0 bis 24 mAAusgang: 4 bis 20 mA, max. 600 Ω Last, strombegrenzt @ ≈ 25 mAReaktionszeit: 5 msKalibriergenauigkeit: ≤ ± 20 μALinearitätsgenauigkeit: ≤ ± 10 μATemperatureinfluss: ≤ ± 2 μA/°CIsolation: In/Out 2,5 kV; In/Supply 2,5 kV; Out/Supply 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage: DIN-Schiene 35 mmGewicht: ca. 130 gAbmessungen: 12.5 x 123 x 120 mm
