Repeater / SIL 3 D6014D

HART4-20 mA

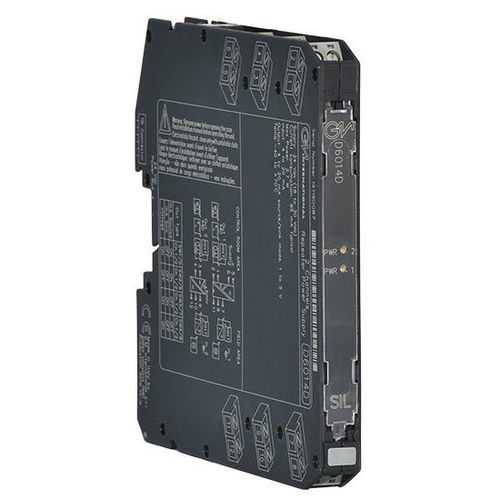

SIL3 2/4-Leiter HART® Transmitter Power SupplyDas Modul Repeater Power Supply D6014 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die Stufe SIL 3 erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung für die Speisung herkömmlicher aktiver oder passiver 4-20-mA-Transmitter mit 2 Drähten und wiederholt den Strom im erdfreien Stromkreis zur Ansteuerung einer Last. Das Modul unterstützt die Verdoppelung des Ausgangsstroms und ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 3 / SC 32 vollständig unabhängige Kanäle4-20 mA Aktiv-Passiv-Eingang, Quelle-Senke-AusgangAusgangsstromvervielfältigung verfügbarHART®-kompatibelEingangs- und AusgangskurzschlussfestFeldprogrammierbarkeit über DIP-SchalterHohe GenauigkeitDrei Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitVersorgungsspannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme90 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung1,35 W @ 24 Vdc mit 20 mA-Ausgang, typisch.EingangTyp4 bis 20 mA (separat versorgter Eingang, Spannungsabfall ≤ 0,5 V) oder 4 bis 20 mA (2 Drähte Tx-Strom begrenzt ≈ 25 mA), Lesebereich 0 bis 24 mA.Transmitter-Leitungsspannung15,0 V typisch, 14,5 V minimal, @ 20 mA.AusgangTyp4 bis 20 mA, an max. 550 Ω Last im Source-Modus (typisch 12 V Compliance); V min. 8 V @ 0 Ω Last V max. 30 V im Sink-Modus, strombegrenzt ≈ 25 mA oder 1 bis 5 V an internem 250 Ω Shunt (oder 2 bis 10 V an internem 500 Ω Shunt auf Anfrage). Ausgangsstromverdopplung verfügbar (D6014D).Reaktionszeit5 ms (0 bis 100 % Schrittänderung).PerformanceRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 0,1 % FSR.Linearitätsgenauigkeit≤ ± 0,05 % FSR.Temperatureinfluss≤ ± 0,01 % FSR auf Null/Spanne bei einer Änderung von 1 °C.IsolationPrüfspannungIn/Out 2,5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf Custom Term. Gewicht: ca. 155 gAnschluss über polarisierbare, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: ACTIVKanäle: 2Technische Daten:SIL 3 / SC 32 vollständig unabhängige Kanäle4-20 mA Aktiv-Passiv-Eingang, Quelle-Senke-AusgangAusgangsstromverdopplung verfügbarHART®-kompatibelEingangs- und AusgangskurzschlussfestFeldprogrammierbarkeit über DIP-SchalterHohe GenauigkeitDrei Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro GerätVersorgungsspannung: 24 Vdc nom (18 bis 30 Vdc)Stromaufnahme: 90 mA @ 24 Vdc mit 20 mA AusgangVerlustleistung: 1.35 W @ 24 Vdc mit 20 mA AusgangEingangstyp: 4 bis 20 mA, Lesebereich 0 bis 24 mTransmitter-Netzspannung: 15,0 V typisch, 14,5 V minimal, bei 20 mAAusgangstyp: 4 bis 20 mA, max. 550 Ω Last im Quellenmodus, 1 bis 5 V oder 2 bis 10 V auf AnfrageAnsprechzeit: 5 msKalibriergenauigkeit: ≤ ± 0,1 % FSRLinearitätsgenauigkeit: ≤ ± 0,05 % FSRTemp.Einfluss: ≤ ± 0,01 % FSR pro 1 °CIsolation: In/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage: DIN-Schiene 35 mmGewicht: ca. 155 gAnschluss: steckbare, trennbare Schraubklemmen bis 2,5 mm² (13 AWG)Abmessungen: 12.5 x 123 x 120 mm (B x T x H)
