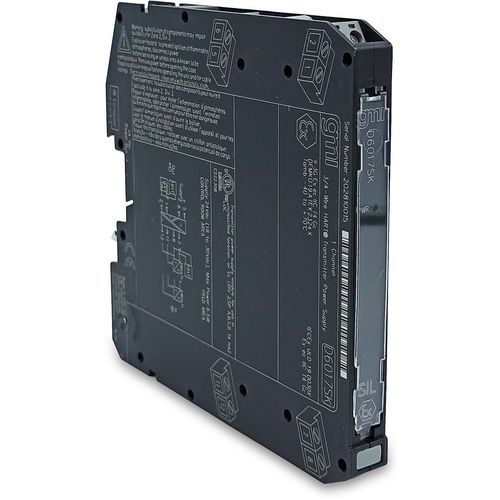

Isolierter Repeater D6017SK

SIL 34-20 mA

Das Modul Repeater Power Supply D6017 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung für die Speisung von 3- und 4-Leiter-4-20-mA-Transmittern und wiederholt den Strom im erdfreien Stromkreis zur Ansteuerung einer Last. Die Schaltung ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 3 / SC 3Installation in Zone 2/Div. 2Feldisolierte Stromversorgung für 3/4-Leiter Tx4-20 mA Aktiver Eingang, Source-Sink-AusgangHART®-kompatibelEingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:Versorgungsspannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme255 mA @ 24 Vdc mit 200 mA Versorgung und 20 mA Ausgangssignal an 250 Ω, typisch.Verlustleistung1.9 W @ 24 Vdc mit 200 mA Versorgung und 20 mA Ausgangssignal an 250 Ω, typisch.InputType4 bis 20 mA (Spannungsabfall ≤ 6 V), Lesebereich 0 bis 24 mA.Transmitter line voltage24 V nominal, 23 V minimum @ 200 mA.Current rating200 mA (rücksetzbare Sicherung geschützt), mit linearem Derating bis zu 150 mA, von 50 bis 70°C.HART-Impedanz225 Ω, typisch.Ausgangsstrombereich4 bis 20 mA, begrenzt auf 25 mA.Sink-Out-Spannungsbereich2 bis 30 V.Konventionelle Tx-Last0 bis 550 Ω.Smart Tx-Last250 Ω nom (150 bis 500 Ω).Ansprechzeit10 ms (10 bis 90 % Schrittänderung).LeistungsRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 20 µA.Linearitätsgenauigkeit≤ ± 20 µA.Temperatureinfluss≤ ± 2 µA/°C.IsolationTypVersorgung/In 500 V; Versorgung/Ausgang 500 V; Eingang/Ausgang 500 V; Feldversorgung/In 500 V; Feldversorgung/Ausgang 500 V; Feldversorgung/Versorgung 500 V.UmgebungsbedingungenBetriebstemperatur-40 bis +70 °C.Lagertemperatur-45 bis +80 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf Custom Term. Board.Gewichtetwa 155 g.Anschlussdurch polarisierte steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1
