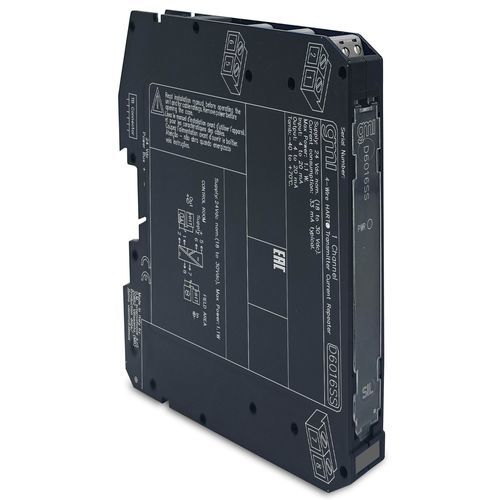

Industrie-Repeater D6016SS

Stromfür DIN-SchieneKommunikation

Das Modul Current Repeater D6016 ist eine hochintegrierte Analogeingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Es wiederholt einen 2-Draht-aktiven 4-20-mA-Stromsignaleingang in erdfreier Schaltung zur Ansteuerung einer Last im sicheren Bereich. Das Modul ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 3 / SC 32 vollständig unabhängige Kanäle4-20 mA Quelle-Senke-AusgangHART®-kompatibelHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitTechnische Daten:Versorgung:Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme: 33 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung: 0.90 W @ 24 Vdc mit 20 mA Ausgang bei 250 Ω Last und 24 Vdc Ausgangsversorgung für Senkenmodelle, typisch.Eingang:Typ: 4 bis 20 mA (separat gespeister Eingang, Spannungsabfall ≤ 7 V), Lesebereich 0 bis 22 mA.HART-Impedanz: 225 Ω, typisch.Ausgang:Typ: 4 bis 20 mA.Sink out Spannungsbereich: 2 bis 30 V.Lastbereich: 0 bis 500 Ω, mit konventionellem Tx-Eingang 250 Ω nom (160 bis 500 Ω), mit Smart Tx-Eingang.Strombegrenzung: 24 mA (bis zu 450 Ω Last) ≤ max. Strom ≤ 26 mA.Ansprechzeit: 20 ms (10 bis 90 % Schrittänderung).Leistung:Ref. Bedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit: ≤ ± 20 μA.Linearitätsgenauigkeit: ≤ ± 20 μA.Temperatureinfluss: ≤ ± 2 μA/°C.Isolation:Prüfspannung: In/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Umweltbedingungen:Betriebstemperatur: -40 bis +70 °C.Lagertemperatur: -45 bis +80 °C.Montage:Typ: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Gewicht: ca. 115 g.Anschluss: über polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1
