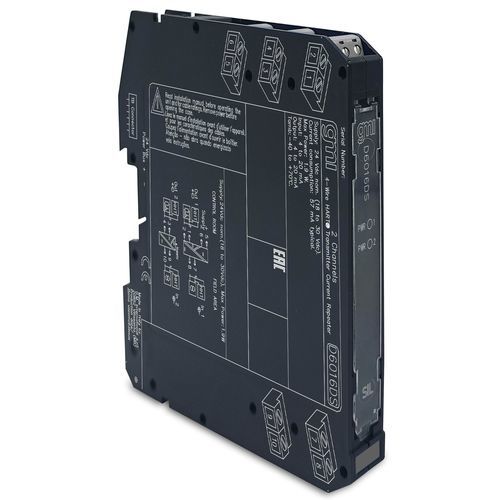

Strom-Repeater D6016DS

Kommunikationfür DIN-Schieneisoliert

Das Stromwiederholungsmodul D6016DS ist eine hochintegrierte analoge Eingabeschnittstelle, die für Anwendungen geeignet ist, die SIL 3-Niveau in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Es wiederholt ein 2-Draht-Aktivstromsignaleingang von 4 bis 20 mA in einem schwebenden Stromkreis, um eine sichere Bereichslast zu steuern. Das Modul ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte. - SIL3 / SC3 - 2 vollständig unabhängige Kanäle - 4-20 mA Source-Sink-Ausgang - HART®-kompatibel - Hohe Genauigkeit - Dreifach-Isolation: Eingang/Ausgang/Stromversorgung - Hohe Dichte, zwei Kanäle pro Einheit Technische Spezifikationen: - Versorgungsspannung: 24 Vdc nominal (18 bis 30 Vdc), Verpolungsschutz - Stromverbrauch: 57 mA bei 24 Vdc mit 20 mA Ausgang, typisch - Leistungsaufnahme: 1.50 W bei 24 Vdc mit 20 mA Ausgang auf 250 Ω Last - Eingangstyp: 4 bis 20 mA (separat gespeister Eingang, Spannungsabfall ≤ 7 V) - HART-Impedanz: 225 Ω, typisch - Ausgangstyp: 4 bis 20 mA - Spannungsbereich: 2 bis 30 V - Lastbereich: 0 bis 500 Ω - Strombegrenzung: 24 mA (bis zu 450 Ω Last) - Ansprechzeit: 20 ms - Kalibrierungsgenauigkeit: ≤ ± 20 μA - Linearitätsgenauigkeit: ≤ ± 20 μA - Temperatureinfluss: ≤ ± 2 μA/°C - Isolationsprüfspannung: Eingang/Ausgang 2.5 kV - Betriebstemperatur: –40 bis +70 °C - Lagertemperatur: –45 bis +80 °C - Montage: 35 mm DIN-Schiene - Gewicht: ca. 115 g - Abmessungen: 12.5 x 123 x 120 mm Status: AKTIV Kanäle: 2
