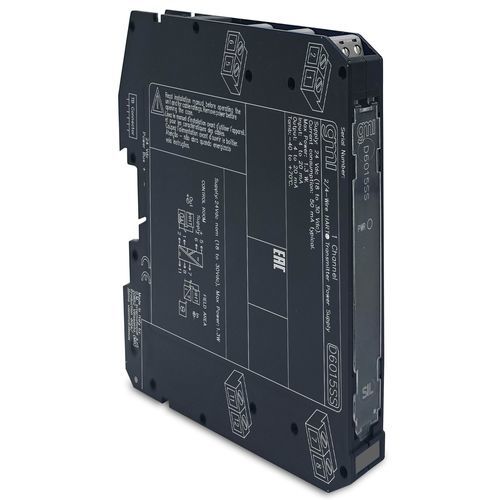

Kommunikations-Repeater D6015SS

SchnittstellenStromfür DIN-Schiene

SIL2 2/4-Leiter HART® Transmitter Power SupplyDas Modul Repeater Power Supply D6015 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien den SIL 2 Level erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung für die Speisung herkömmlicher aktiver oder passiver 4-20-mA-Transmitter mit 2 Drähten und wiederholt den Strom im erdfreien Stromkreis zur Ansteuerung einer Last. Die Schaltung ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 2 / SC 34-20 mA Aktiv-Passiv-Eingang, Quelle-Senke-AusgangHART®-kompatibelEingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungStatus: AKTIVKanäle: 1VersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme50 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung0,8 W @ 24 Vdc mit 20 mA Ausgang, typisch.Eingangstyp4 bis 20 mA (separat gespeister Eingang, Spannungsabfall ≤ 0,5 V) oder 4 bis 20 mA (2 Drähte Tx Strombegrenzung ≈ 25 mA), Lesebereich 0 bis 24 mA.Transmitterleitungsspannung16,5 V Minimum @ 20 mA.Ausgangstyp4 bis 20 mA, an max. 600 Ω Last im Quellenmodus; V min. 2 V @ 0 Ω Last V max. 30 V im Sink-Modus (max. Lastwiderstand 600 Ω), strombegrenzt bei ≈ 25 mA.Ansprechzeit5 ms.LeistungsRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 20 μA.Linearitätsgenauigkeit≤ ± 10 μA.Temperatureinfluss≤ ± 2 μA/°C.IsolationPrüfspannungIn/Out 2,5 kV; In/Supply 2,5 kV; Out/Supply 500 V.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °C.Lagertemperaturgrenzen -45 bis +80 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Gewicht:ca. 130 g.Anschlussüber polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen:EMV: D5000/D6000 EAC EMV-Konformitätserklärung (Eurasische Gemeinschaft)Metrologisches Zertifikat Weißrussland für die Serie D5000/D6000Metrologisches Zertifikat Kasachstan für die Serie D5000/D6000Metrologisches Zertifikat Russland für die Serie D5000/D6000SIL: TUV IT 25 SIL 0634 SIL-Zertifikat ZusammenfassungKonformitätserklärungen:EU-Konformitätserklärung für die Serie D6000Konformitätserklärung G3-KonformitätTechnische Daten:Produkttyp: Repeater-Netzteil, analoge EingangsschnittstelleAnwendung: SIL 2 sicherheitsrelevante Systeme, HochrisikobranchenEingang: 4-20 mA, aktiv/passiv, HART®-kompatibelAusgang: 4-20 mA, Quelle/Senke, max. 600 Ω LastIsolierung: 3 Anschlüsse (Eingang/Ausgang/Versorgung)Montage: DIN-Schiene 35 mmAbmessungen: 12.5 x 123 x 120 mmGewicht: ~130 gBetriebstemperatur: -40 bis +70 °C
