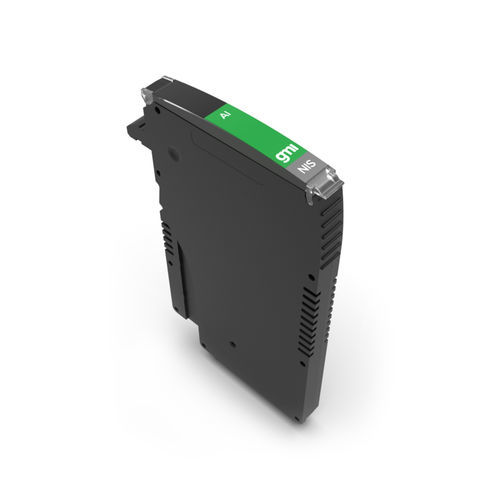

Kommunikations-Repeater X1-NIS-AI-01-S

SchnittstellenStromisoliert

SIL3 2-Wire Passive/Active HART® Tx Current RepeaterDas Modul Current Repeater Power Supply X1-NIS-AI-01 ist eine hochintegrierte analoge Eingangsschnittstelle, die für Anwendungen geeignet ist, die SIL 3 Level in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Es bietet eine isolierte Versorgung für die Speisung konventioneller passiver 4-20-mA-Zweidraht-Transmitter, während es den Strom an die Systemkarte weiterleitet. Aktive Zweidraht-Transmitter werden ebenfalls unterstützt. Die Schaltung ermöglicht die bidirektionale HART®-Kommunikation sowohl für passive als auch für aktive Geräte. Das Modul ist immer stromsenkend, und das Termination Board erweitert seine Verwendung auf Quellschleifen. Ein Fehler bei Stromüberschreitung gemäß der Norm IEC 60947-5-6 NAMUR NE 43 ist verfügbar, wobei die Grenzwerte über das optionale Gateway konfigurierbar sind. Zur Erleichterung der Wartungsarbeiten können die Feldgeräte über einen Hebelmechanismus mit zwei Positionen zum Einstecken und Herausziehen getrennt werden. Für dieses Produkt ist eine spezielle Abschlussplatine erforderlich.FEATURESSIL 3 / SC 3Installation in Zone 2 / Division 2Schleifenabschaltung zur Erleichterung von Wartungsarbeiten4-20 mA 2-Draht Aktiv-Passiv-EingangHART®-kompatibelFehler außerhalb des Bereichs gemäß IEC 60947-5-6 NAMUR NE 43Eingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungSTATUS: ACTIVECHANNELS: 1AllgemeinVerlustleistung0,55 W (passiver Tx), 1,05 W (aktiver Tx) @ 24 Vdc mit 20 mA, 24 Vdc + 250 Ω Ausgang, typisch.SystemversorgungSpannung24 Vdc nom (18 bis 30 Vdc).Stromaufnahme23 mA @ 24 Vdc mit 20 mA, typisch.System OutTypeStrom 4 bis 20 mA. Das Modul nimmt immer Strom auf, und die Abschlussplatine erweitert seine Verwendung auf Quellschleifen.Reaktionszeit≤ 20 ms (4 bis 20 mA oder 20 bis 4 mA).Strombegrenzung26 mA typisch.Maximale Last600 Ω.Maximale Spannung30 V.Minimale Spannung15 V (einschließlich Spannungsabfall des Serienwiderstands).Field InTypeStrom 4 bis 20 mA, passiver oder aktiver Tx.Passive Tx-Leitungsspannung20 V Minimum @ 20 mA.Aktiver Tx-Spannungsabfall6,5 V Maximum @ 20 mA.Strombegrenzung26 mA typisch.FaultTypeEin Fehler außerhalb des Bereichs mit konfigurierbaren Grenzen ist auf der gemeinsamen Fehlerleitung verfügbar.PerformanceRef. Bedingungen24 V Versorgung, 24 V + 250 Ω Ausgang, 23 ± 1 °C Umgebungstemperatur.Linearitätsgenauigkeit≤ ± 20 µA.Kalibriergenauigkeit≤ ± 20 µA.Temperatureinfluss≤ ± 2 µA/°C.IsolationTest VoltageField In/System Out 2.5 kV; Field In/System Supply 2.5 kV; System Out/System Supply 500 V.UmgebungsbedingungenBetriebstemperatur-40 bis +70 °C.Lagertemperatur-45 bis +80 °C.MontageTypAuf kundenspezifischer Anschlussplatine.Gewichtca. 55 g.AbmessungenBreite 10 mm, Tiefe 80 mm, Höhe 120 mm.Zertifizierungen:ATEX: FM ATEX Zone 2 X1 Series Englisches Zertifikat (Europa) FM23ATEX0039X, FM, 2025-08-13Ex: FM US X1 Series Divisions and Zones Englisches Zertifikat (Nordamerika) FM23US0073X, FM, 2025-08-12Ex: FM Canada X1 Series Divisions and Zones Englisches Zertifikat (Nordamerika) FM23CA0055X, FM, 2025-08-12IECEx: FM IECEx X1 Series Englisches Zertifikat (International) IECEx FMG 23.0018X, FM, 2025-08-12SIL: TUV IT 25 SIL 0528 A SIL-Zertifikat Zusammenfassung (International) TUV IT 25 SIL 0528 A Rev.1, TUV_SUD, 2025-09-19UKEx: FM UKEx zone 2 X1 Series English Certificate (United Kingdom) FM23UKEX0040X, FM, 2025-08-14Konformitätserklärungen:EU-Konformitätserklärung für X1-NIS-AI-01UK-Konformitätserklärung für X1-NIS-AI-01Technische Daten:Produkt: X1-NIS-AI-01-SChannels: 1Verlustleistung: 0.55 W (passiver Tx), 1,05 W (aktiver Tx) @ 24 Vdc mit 20 mSystemversorgungsspannung: 24 Vdc nom (18 bis 30 Vdc)Stromverbrauch: 23 mA @ 24 Vdc mit 20 mSystemausgang: Strom 4 bis 20 mA, sinkt immer StromAnsprechzeit: ≤ 20 msStrombegrenzung: 26 mA typischMaximallast: 600 ΩMaximalspannung: 30 VMinimalspannung: 15 VFeldeingang: Strom 4 bis 20 mA, passiver oder aktiver TxPassive Tx-Leitungsspannung: 20 V minimal @ 20 mAAktiver Tx-Spannungsabfall: 6,5 V maximal @ 20 mALinearitätsgenauigkeit: ≤ ± 20 µACalibriergenauigkeit: ≤ ± 20 µATemperatureinfluss: ≤ ± 2 µA/°CIsolationstestspannung: Field In/System Out 2,5 kV; Field In/System Supply 2,5 kV; System Out/System Supply 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage: Auf kundenspezifischem Termination BoardGewicht: ca. 55 gAbmessungen: Breite 10 mm, Tiefe 80 mm, Höhe 120 mm
