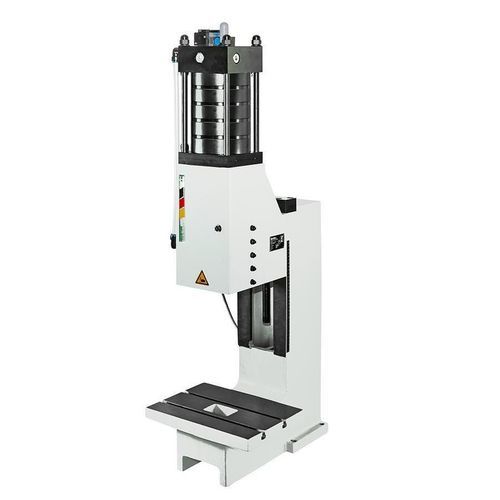

Pneumatische Presse 56 LPL

handbetriebenmit Steuerpedaldirektwirkend

Produkttyp

• Linearwirkende Pneumatikpresse
• Betätigung: Taster oder Werkzeugkontaktauslösung
• Krafterzeugung: Pneumatikzylinder

Maßtabelle
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1540

Zubehör / Ausstattungsvarianten
Unterbau

• Presse Standard ohne Zubehör
• Standard Presse mit vergrößerter Ausladung
• Standard Presse mit vergrößerter Einbauhöhe

Zubehör (Auswahl)

• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Pressenunterbau H ca. 800 x B 690 x T 565 mm mit Maschinenlagerungselementen verstellbar
• Pressenunterbau H ca. 700 x B 690 x T 565 mm mit Maschinenlagerungselementen verstellbar
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau links, höhenverstellbar
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau rechts, höhenverstellbar
• Pneumatischer Hubzähler
• Tastersteuerung zusätzlich, zur definierten Auslösung (z. B. für Behindertenwerkstatt)
• Fußtaster
• Zentrierplatte mit Mittelbohrung

Schiebetisch

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen

Aufspannbock

• Aufspannbock ca. H 160 x B 130 x H 58 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock ca. H 160 x B 130 x H 118 mm (nur für Ständer mit vergrößerter Ausladung)

Einzigartigkeit
Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt. 2x DIN 650 M8x10 (Hinweis in Produktdarstellung).

Technische Daten

• Pressenart: Linearwirkende Pneumatikpresse
• Betätigungsart: Taster oder Werkzeugkontaktauslösung
• Ausladung: 200 mm
• Einbauhöhe verstellbar: 120 - 370 mm
• Hublänge: 4 mm, mit sicheren Werkzeugen 5,9 mm möglich
• Presskraft / Betriebsdruck: 56 kN / 6,5 bar
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruck: 3 – 6,5 bar
• Aufnahmebohrung: Ø25 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Höhenverstellung Führungsteil: Ratsche
• Befestigung Führungsteil je Schraube: 170 Nm
• Pneumatische Anschlussleitung: 1/2‘‘
• Standardfarbe: RAL 7035
• Gewicht: 213 kg
